Llave de Código con Tarjeta (CIR7118S)

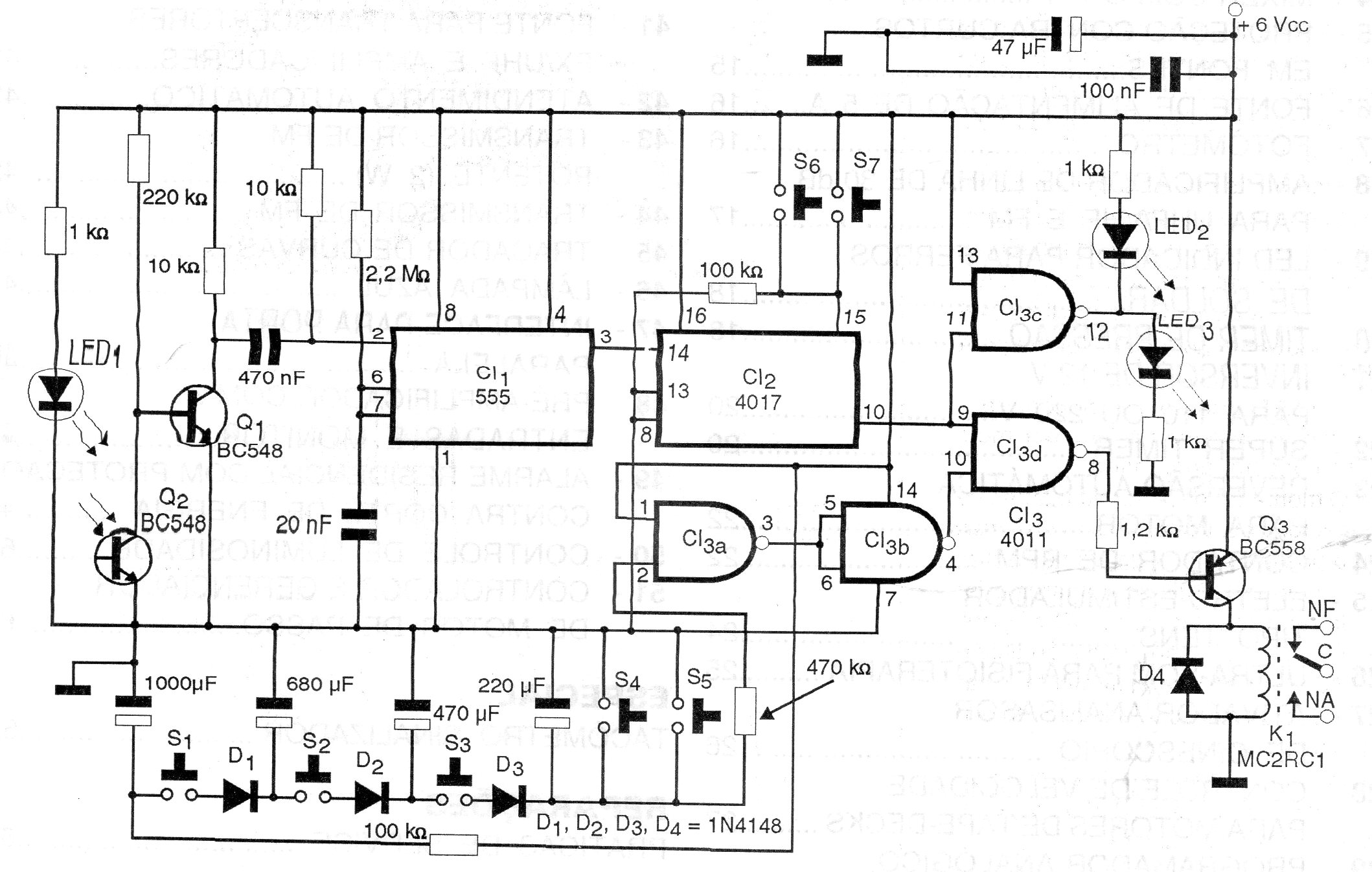

    Encontramos este circuito en una documentación de 1997, pero todavía se puede montar con facilidad, ya que utiliza componentes CMOS comunes. El circuito es alimentado por 6 V que es la tensión del relé utilizado. El circuito es activado por una tarjeta perforada cuando entonces se debe introducir la contraseña que habilita el relé.




| Haga click en la imagen para ampliar |
