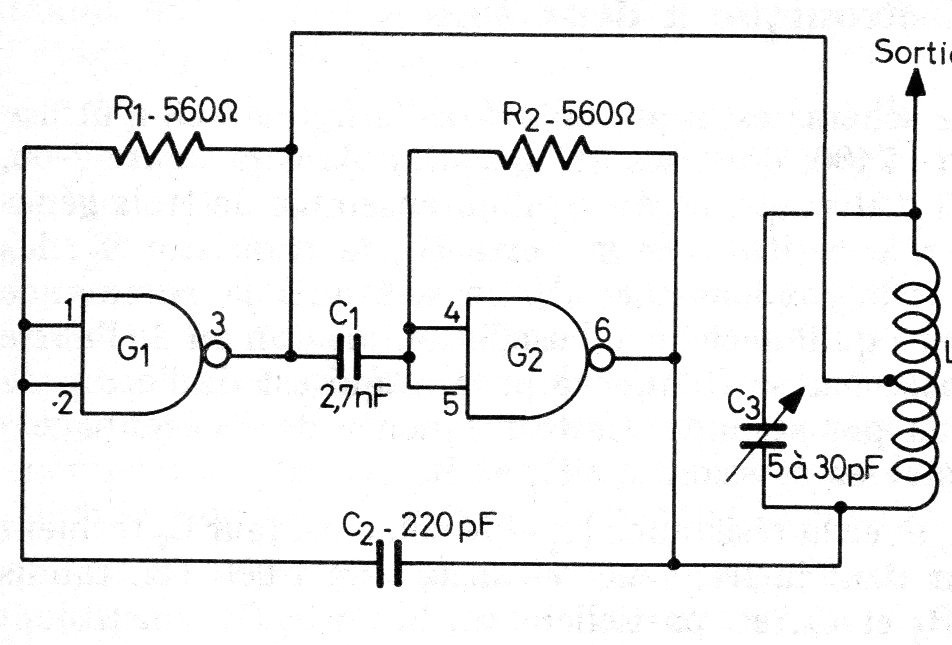

Con este circuito es posible producir señales de RF de hasta unas pocas decenas de megahercios utilizando lógica TTL. El circuito puede ser controlado por un microcontrolador (pin 1 del IC) que funciona como un emisor de pantalla. La frecuencia depende del circuito sintonizado. La señal es rica en armónicos dada la forma rectangular de la señal TTL.
