Amplificador Transistorizado BC548-BC558 (CIR622S)

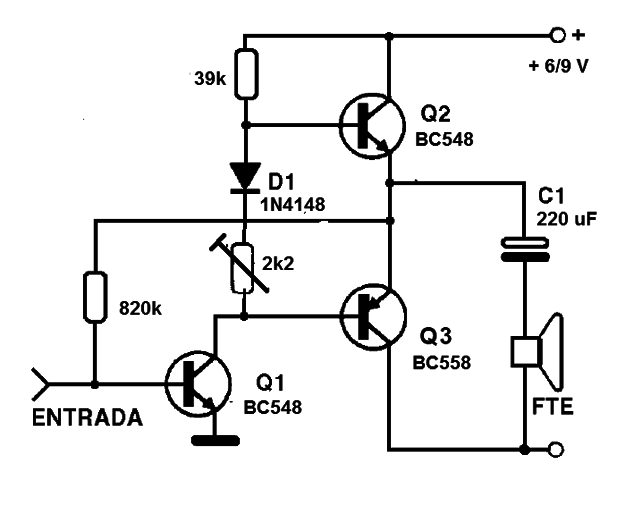

La versión original de este circuito se obtuvo en una publicación de 1974 utilizando BC107 y BC108 pareja que ya no existen. En lugar de ellos se utiliza el par BC548 y BC558 en el amplificador de baja potencia. El altavoz original es de 35 ohmios, pero conseguir un buen rendimiento con un altavoz de 8 ohmios, cuando la potencia será de unas pocas decenas de miliwatts, lo suficiente como para obtener un buen sonido en aplicaciones tales como cajas para MP3, receptores experimentales y intercomunicadores .El diodo puede ser 1N4148 y hacer el ajuste del potenciómetro para una corriente de reposo en el orden de aproximadamente 20 mA.
