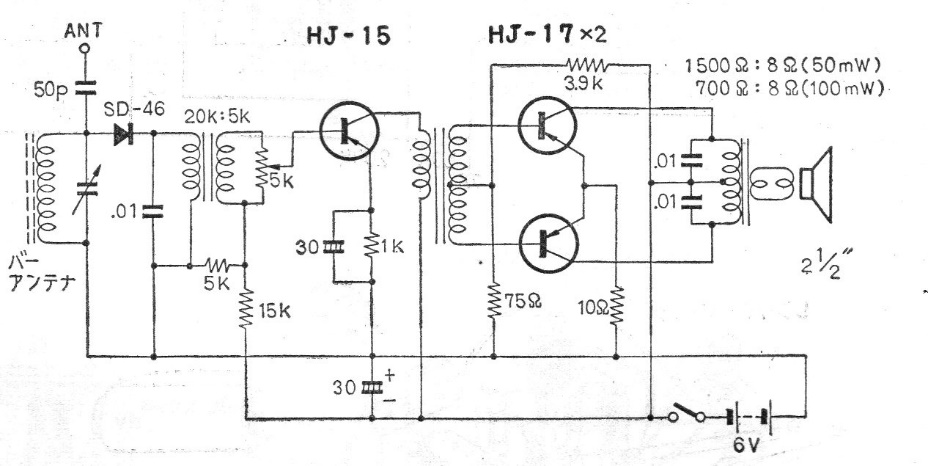

Este circuito de radio simple se obtuvo en una publicación japonesa en 1967. El circuito usa transistores de germanio y la bobina puede estar formada por 80 a 100 vueltas de alambre 28 a 32 en varilla de ferrita. Los transformadores son del tipo driver común, entre etapas y salida de radio de la época.




| Haga click en la imagen para ampliar |
