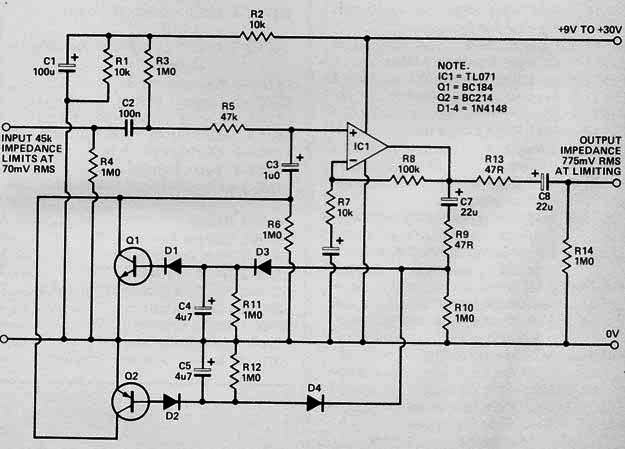

Nos dieron este circuito en una publicación de 1987. Se trata de un limitador de audio, un circuito que corta los picos que se vuelven desagradables para los oídos o que causan distorsiones. El circuito puede ser montado con los transistores BC548 y BC558 y requiere fuente simétrica. Los otros componentes son amplificadores operacionales comunes y equivalentes se pueden utilizar. A medida que el circuito funciona con señales de baja intensidad y de audio de alta ganancia, cables de señal deben estar blindados y la fuente debe tener una excelente filtraje. La impedancia de entrada es de 45k y el nivel de la señal limitada es de alrededor de 70 mV. El nivel de señal de salida está limitada a 775 mV.
