Inversor de potencia (CIR6911S)

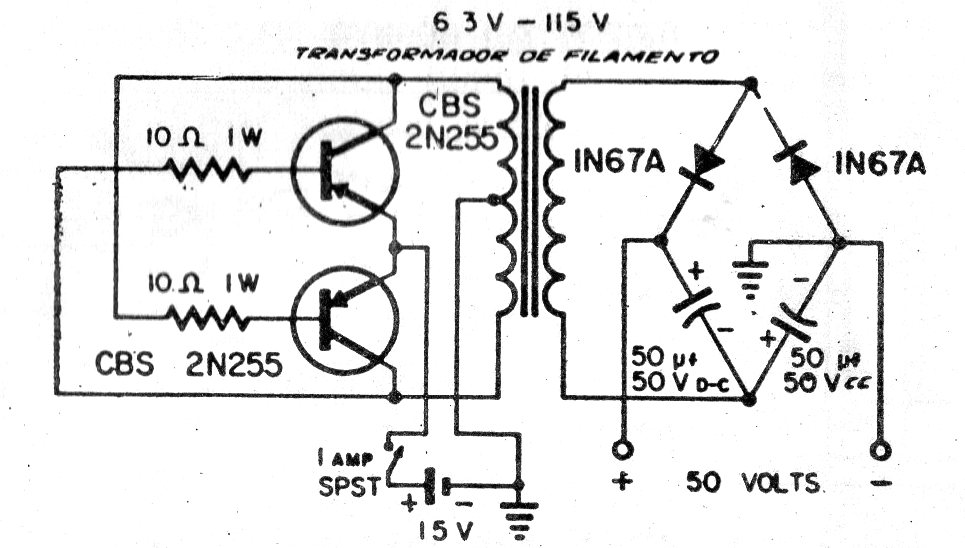

   Este circuito es antiguo, pero puede ser implementado con facilidad con transistores TIP42 y un transformador de 6 + 6 V o 9 + 9 V y corriente de 500 mA a 800 mA. La tensión de salida dependerá de las características del transformador. Los diodos pueden ser 1N4004 y los capacitores de filtros pueden tener valores entre 47 uF y 100 uF. La corriente máxima de salida es del orden de algunos cientos de miliampères.




| Haga click en la imagen para ampliar |
