Pre Amplificador NAB (CIR587S)

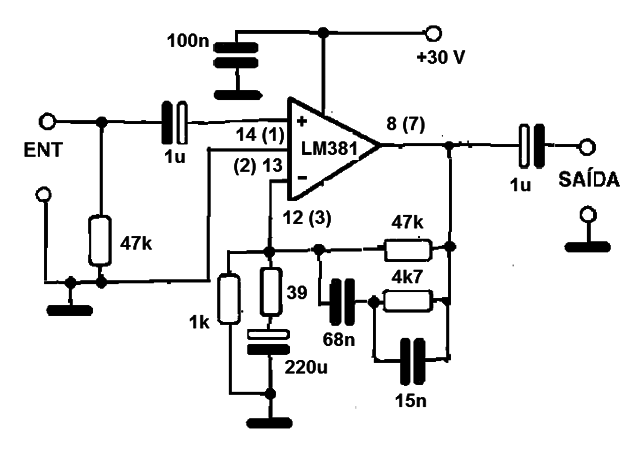

Este circuito abarca el uso de un casete común para pasar las grabaciones a otros medios de comunicación con la ecualización del tipo NAB. El circuito debe ser alimentado por 30 V y cables de entrada y salida de señal deben estar blindados. Los números entre paréntesis son para el segundo canal del circuito integrado. El circuito es sugerido por National Semiconductor. Observamos que el LM381 ya no es un componente muy común en nuestro mercado. El lector debe comprobar su disponibilidad antes de salir para el montaje. En el diseño de la placa mantener los caminos más cortos posibles que ocurran problemas de ruido..
