Control de Tono con Operacional (CIR6837S)

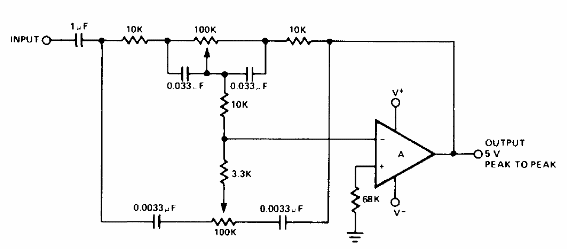

    El amplificador operacional de este control de tono encontrado en un manual de Signetics de 1977, puede ser el 741. La fuente de alimentación debe ser simétrica y los cables de señales cortas. La ganancia es de 20 dB para los graves.
