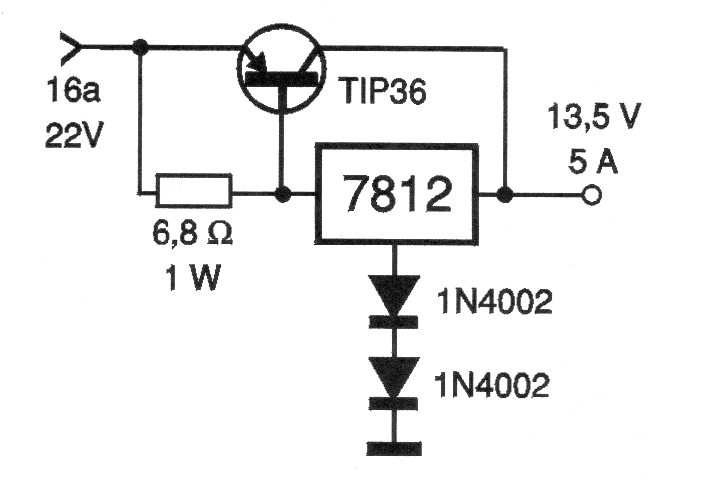

En la figura tenemos el modo de obtener una tensión de 13,5 V con corriente hasta 5 A utilizando un regulador integrado 7812. Tanto el regulador como el transistor de potencia deben estar dotados de buenos radiadores de calor. Con el cambio del integrado y la alteración de los diodos se pueden obtener otras tensiones.




| Haga click en la imagen para ampliar |
