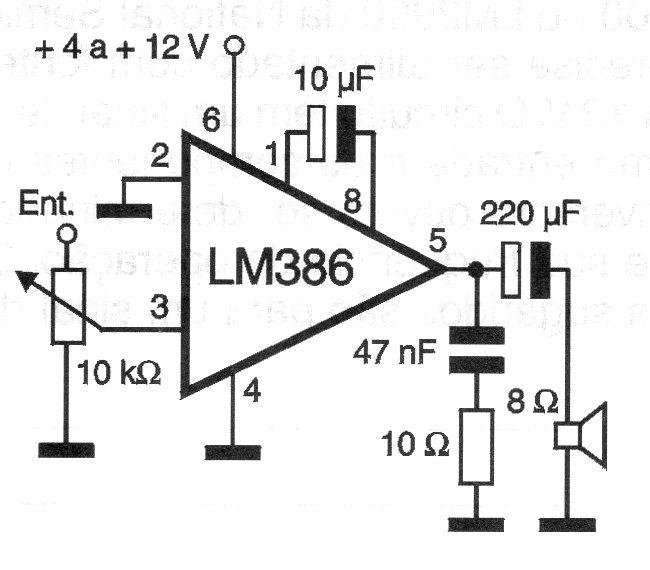

Este es uno de los muchos enfoques que tenemos en el sitio para este amplificador de baja potencia, del orden de 0,5 W usando el LM386. La alimentación se puede hacer con tensiones de 4 a 12 V y el capacitor de 10 uF determina la ganancia, pudiendo ser alterado.
| Haga click en la imagen para ampliar |
