Fuente de 12 V con transformador de 6 V (CIR6451S)



    Esta fuente de 12 V puede ser elaborada con transformadores de chatarra de equipos valvulados que normalmente poseen un devanado de 6,3 V y la corriente depende del transformador. El transistor regulador de tensión debe montarse en un disipador de calor. El filtrado depende de los capacitores.

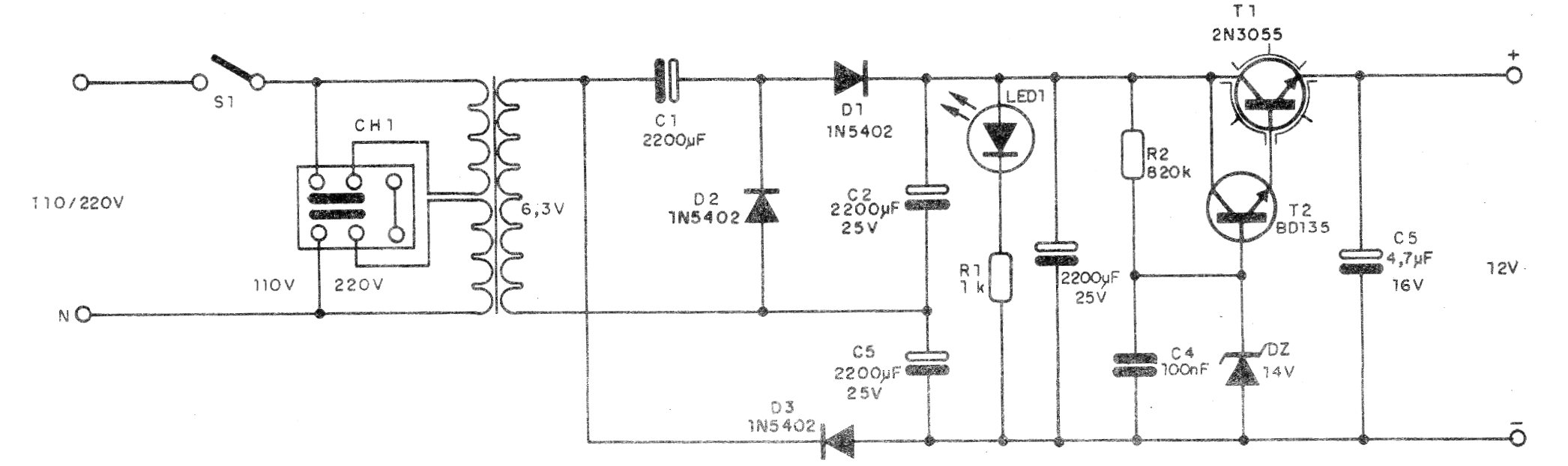

| Haga click en la imagen para ampliar |
