Medidor de modulación para 11 m (CIR6171S)

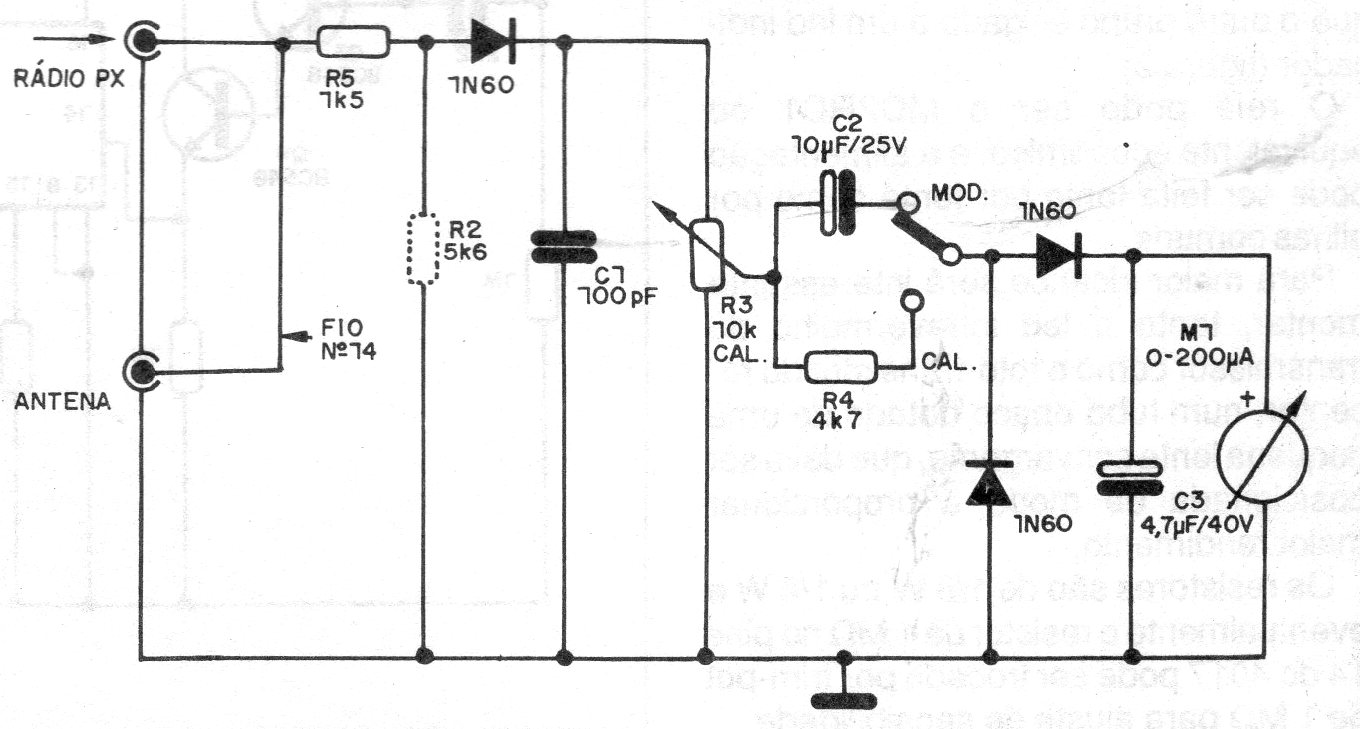

     Este circuito mide la modulación de un transmisor 11 m, habiendo sido encontrado en una documentación de 1989. El circuito es alimentado por la propia señal, no necesitando de fuente. El indicador es un microamperímetro de 200 uA del tipo encontrado como VU en amplificadores antiguos.




| Haga click en la imagen para ampliar |
