Jack Pot (CIR2236S)



   Para los que gustan de los juegos electrónicos, tienen buena experiencia en el diseño de placas de circuito impreso y saben trabajar con integrados, he aquí algo interesante. Se trata de una versión electrónica del tradicional juego de tragaperras, muy común en los casinos. En este juego, tenemos una "máquina" en la que el jugador en primer lugar introduce una ficha. Después, este mismo jugador tira de una palanca que da inicio a un proceso aleatorio en el que figuras de frutas se suceden en un visor. que se obtiene al final del proceso, el jugador puede ganar un premio que consiste en la devolución de una cierta cantidad de fichas. Las figuras al final del proceso paran en secuencia, y para "ganar" el premio deben ser todas iguales.  El circuito de entrada lleva un oscilador, que utiliza un solo integrado 555. Luego tenemos un circuito secuenciador, que hace el conteo de los pulsos del oscilador, pero de tal modo haber la parada también en secuencia. Para la parada en secuencia se utilizan monoestable con tiempos programados. Finalmente, para registrar los resultados se utilizaron contadores que utilizan 3 LEDs cada uno, siendo un rojo, un amarillo y un verde.

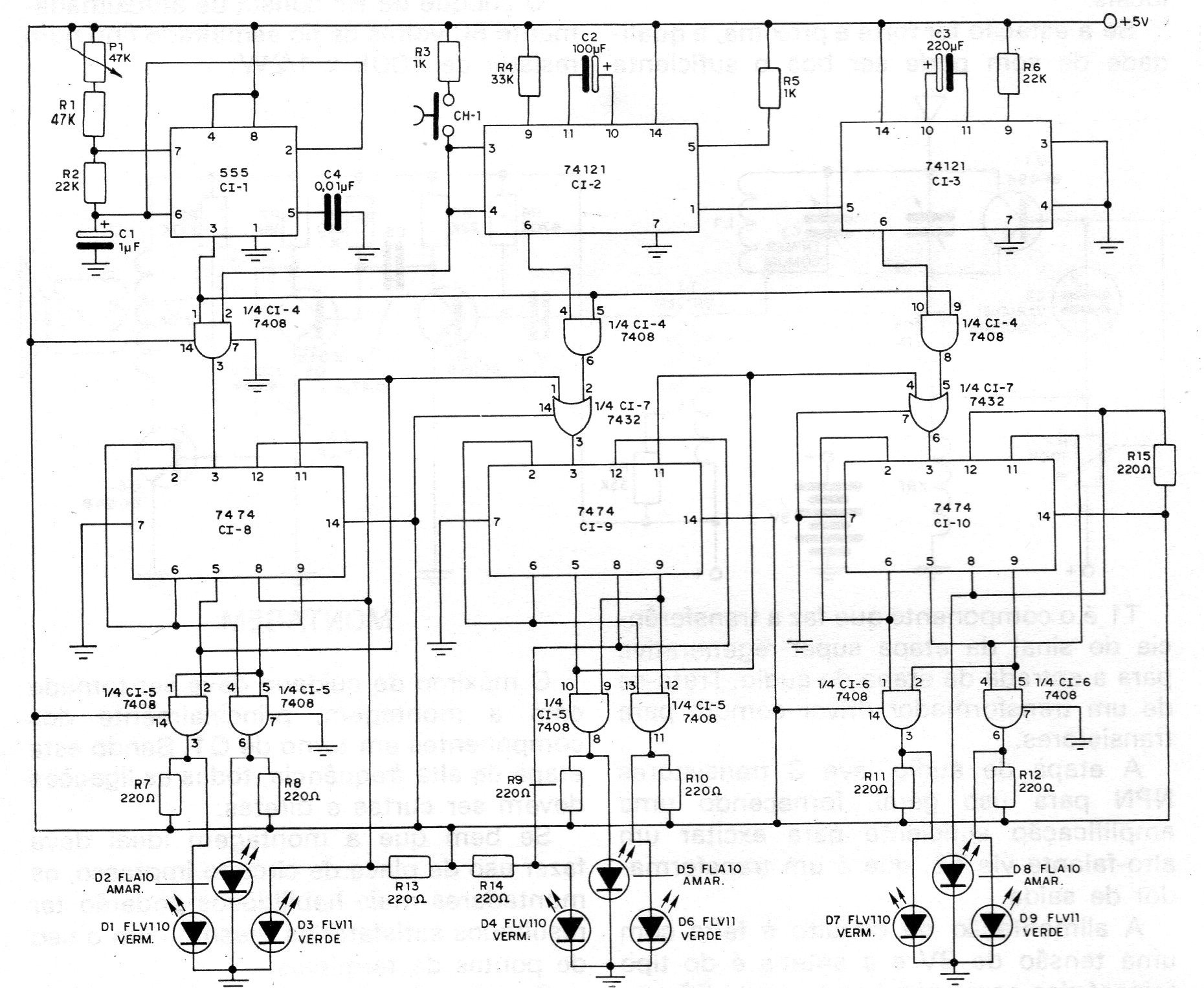

| Haga click en la imagen para ampliar |
