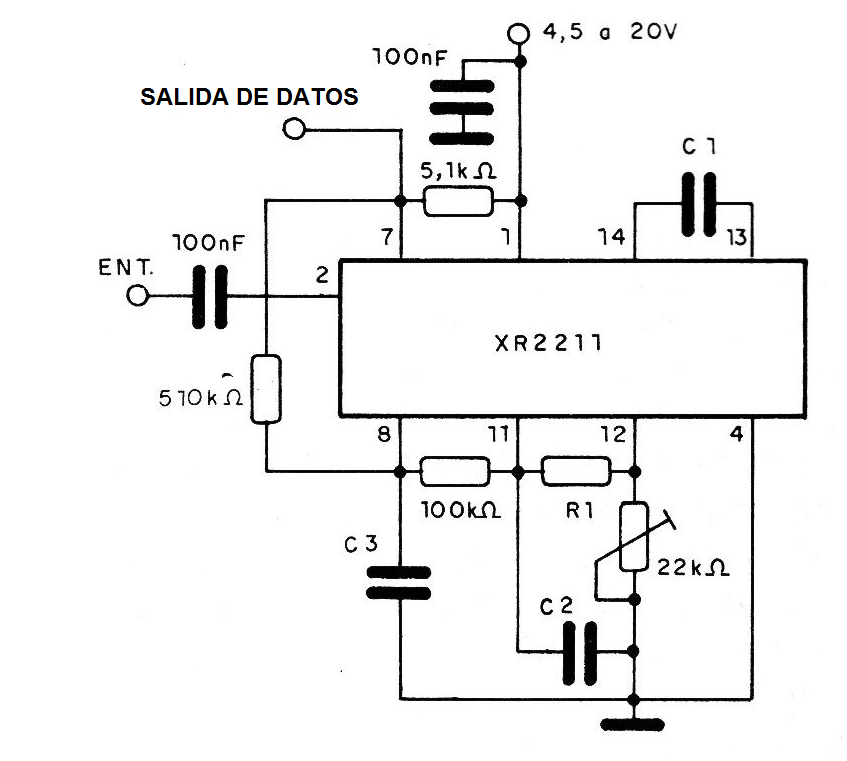

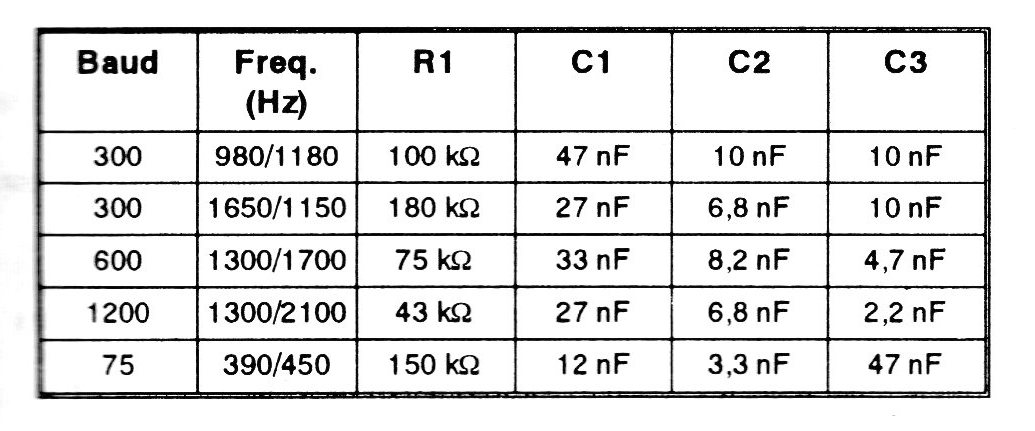

El integrado PLL XFl2211 (Exxar) se utiliza en la decodificación de datos transmitidos por tonos R1, C1, C2 y C3 dependen de las frecuencias de los tonos y de la velocidad de transmisión según la tabla:
