Subwoofer Activo para el Home Theater (CIR4026S)

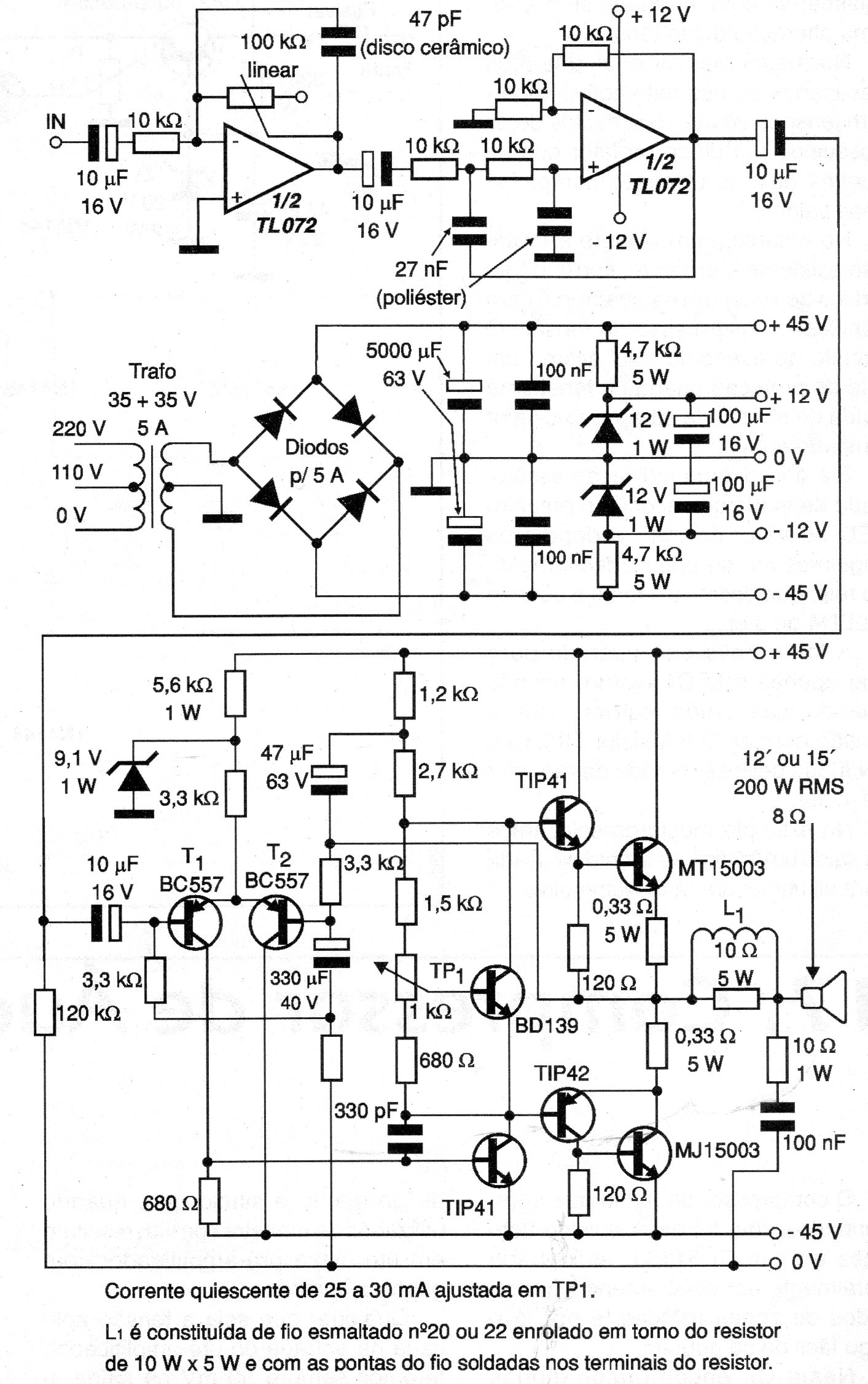

     Este interesante y potente circuito fue encontrado en una documentación de 2003. Proporciona varias decenas de vatios a un subwoofer un sistema de cine en casa. Los transistores del amplificador de 120 W deben estar dotados de excelentes disipadores de calor. El circuito cuenta con un filtro activo que deja sólo las señales de graves pasar al amplificador. Observe las altas tensiones de alimentación del amplificador.




| Haga click en la imagen para ampliar |
