Mezclador Estéreo 3 + 3 Entradas (ART857S)

Este excelente mezclador se caracteriza por el uso de componentes comunes y por su salida para auriculares o dos pequeños altavoces de monitoria. Las 3 + 3 entradas pueden ser ampliadas, y la alimentación tanto puede ser hecha con pilas como a partir de fuente. Además de los potenciómetros de control de las entradas, cada amplificador posee su control de ganancia propio.

Mezcladores o mezcladores de audio son equipamientos indispensables en todas las mesas de sonido. Incluso los aficionados, o los amantes del sonido de buena calidad y poseedores de estudios de edición de cintas, no pueden dejar de tener un mezclador.

No se trata, pues, de equipamiento de uso exclusivo de los grandes estudios y de las emisoras de radio y grabadoras.

Los conjuntos musicales, por ejemplo, necesitan un mezclador para combinar los sonidos de sus instrumentos y de los micrófonos.

El mezclador que describimos no es del tipo profesional, con muchas entradas y recursos, pero tiene lo suficiente para que podamos clasificarlo como un equipo de buenos recursos para quien necesita uno, con cierta facilidad de montaje y bajo costo.

Nuestro mezclador tiene en su versión básica 3 entradas por canal y sus señales son trabajadas por un doble operacional, que proporciona amplificación ajustada, lo que permite llevar la salida al nivel necesario la excitación del amplificador final de potencia, sin problemas.

Cada canal tiene además un amplificador de audio de pequeña potencia (alrededor de 500 mW) para excitar un auricular estéreo de monitor, o si el local lo permite, dos pequeños altavoces.

Los monitores también tienen controles de volumen independientes.



Características;

Tensión de alimentación: 6 a 9 V

Corriente a la máxima potencia de salida: 200 mA (tip) con 6 V

Corriente de reposo con 6 V: 10 mA (tip)

Potencia de audio máxima por canal monitor: 325 mW (6 V, 8 ohms)

Potencia de audio máxima por canal monitor: 700 mW (9 V, 8 52)

Número de entradas: 3 + 3



COMO FUNCIONA

La base del circuito mezclador es un doble amplificador operacional CA1458 (doble 741), que opera en este caso con la ganancia determinada por la retroalimentación a la entrada inversora. Esta ganancia se determina por P7 y P8.

Para poder amplificar los dos semiciclos de la señal de audio sin la necesidad de una fuente simétrica, la entrada no inversora es polarizada por un divisor de tensión que fija la tensión en la mitad de la tensión utilizada en la alimentación.

El capacitor colocado en este punto mejora la respuesta en frecuencia del circuito.

Para las entradas tenemos entonces 3 potenciómetros que dosifican la señal a ser aplicada en el amplificador; los resistores de R1 a R6 evitan el cortocircuito de la entrada en la posición de mínima resistencia.

Los capacitores de C. a C5 aíslan el circuito amplificador de la entrada en términos de corriente continua.

Las salidas de audio se obtienen a través de los capacitores C9 y C10, que las entrega al circuito externo.

En este punto sacamos la señal a los monitores.

Estos son dos amplificadores de audio bastante populares, de National.

Usamos para cada canal un LM386, que puede suministrar 325 mW con 6 V en carga de 8 ohms, lo que es más que suficiente para un par de auriculares o un par de pequeños altavoces.

El volumen de los monitores se controla de forma independiente en los potes P9 y P10.

Un punto importante a ser considerado en montajes de audio que operan con señales débiles y su sensibilidad a ruidos. En los mezcladores y preamplificadores, los cuidados deben ser tomados para que no ocurra.

a) Blindar todas las entradas y salidas de señales con las mallas conectadas a un campo común que puede ser la caja del aparato o chasis.

b) Hacer las conexiones de señales más cortas posibles.

c) En la placa de circuito impreso, los componentes por donde pasan las señales deben tener terminales y sendas cortas.

d) Utilizar áreas cubiertas a tierra de la propia placa para acompañar sendas de señales, sirviendo así de blindaje.

e) Posicionar el transformador de alimentación de la fuente (si se utiliza) de modo que su campo magnético no genere señales que perjudiquen el funcionamiento del circuito, como sugiere la figura 1.



Figura 1 - Separación del transformador
Figura 1 - Separación del transformador





En la figura 2 tenemos el diagrama completo del mezclador para el caso de una alimentación por medio de pilas.



Figura 2 - Diagrama completo del mezclador
Figura 2 - Diagrama completo del mezclador





El consumo del monitor a plena potencia es algo elevado, sugerimos el uso de pilas medias o grandes.

En la figura 3 tenemos una sugerencia de placa de circuito impreso para este montaje.



Figura 3 - Placa para el montaje
Figura 3 - Placa para el montaje | Haga click en la imagen para ampliar |

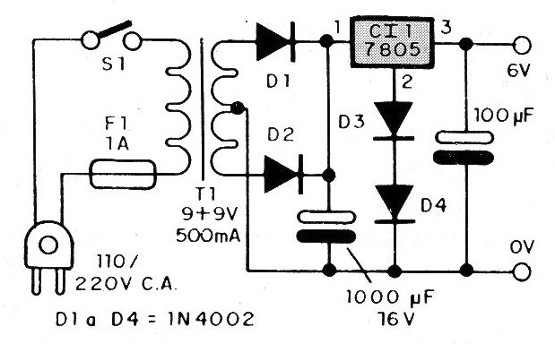

Para los que deseen una alimentación a partir de la red de energía tenemos una sugerencia de fuente de alimentación en la figura 4.



Figura 4 - Sugerencia de fuente de alimentación
Figura 4 - Sugerencia de fuente de alimentación





Los circuitos integrados, para mayor seguridad y facilidad de sustitución, deben instalarse en sockets.

Los potenciómetros de entrada, y eventualmente los demás, pueden ser deslizantes para una mejor apariencia del aparato y facilidad de uso.

Estos potenciómetros deben ser lineales (para la entrada) y graduados, permitiendo así el ajuste de los niveles de señal con mayor facilidad.

Los potenciómetros P7, P8, P9 y P10 pueden ser logarítmicos, ya que son controles de volumen.

Los capacitores más pequeños (hasta 1 uF) tanto pueden ser de poliéster como cerámicos, dependiendo de la elección de la disponibilidad del proveedor. Los capacitores más grandes son electrolíticos para 12 V o más de tensión de trabajo.

Los jack de entrada deben elegirse de acuerdo con los cables de señal disponibles. Sugerimos el uso de jack RCA para estas entradas y para las salidas (JS1, y JS2).

Para el auricular del monitor se debe utilizar un jack estéreo de acuerdo con el enchufe. También existe la posibilidad de colocar dos salidas separadas para dos pequeños altavoces de monitorización.

En la figura 5 tenemos una sugerencia de caja para montaje.



Figura 5 - Sugerencia de caja para el montaje
Figura 5 - Sugerencia de caja para el montaje





Es interesante que la caja sea metálica para servir de blindaje y así minimizar los problemas de captación de zumbidos. Sin embargo, si se utiliza una caja de madera o plástica, este problema puede evitarse con la utilización de un revestimiento interior de papel de aluminio.



PRUEBA Y USO

Para la prueba de funcionamiento, basta conectar en la entrada una fuente de señal y observar la salida, ya sea a través del auricular o de pequeños altavoces, la actuación de todos los controles.

Para utilizar inicialmente debemos ajustar la ganancia de P7 y / o PB de modo que la señal más fuerte aplicada en las entradas (que deben estar todas abiertas) no sature el circuito, causando distorsión.

P9 y P10 se ajustan de modo que tengamos un volumen agradable en los auriculares (o las cajas de monitor).

Después, el nivel de participación de la señal de cada entrada se ajusta en el potenciómetro correspondiente.

En la figura 6 tenemos el modo de usar el aparato en la edición de cintas.



Figura 6 - Modo de usar el mezclador
Figura 6 - Modo de usar el mezclador





Observe que el mezclador en cuestión no tiene ninguna ecuación (es lineal), y que la respuesta de frecuencia en el rango audible está determinada por las fuentes de señal.

Si el reproductor tiene que trabajar con auriculares que requieran la ecualización previa, debe conectar entre la entrada del mezclador y la fuente de señal un ecualizador apropiado.

En la figura 7, por ejemplo, tenemos un ecualizador RIAA que será indicado para el caso de la fuente de señal ser un fonocaptor de un tocadiscos.



Figura 7 - Ecualizador RIAA
Figura 7 - Ecualizador RIAA





Para una cápsula de micrófono de baja sensibilidad, por ejemplo, tenemos en la figura 8 otro circuito preamplificador.



Figura 8 - Preamplificador para micrófono
Figura 8 - Preamplificador para micrófono





Ver que estamos basando estos circuitos en el CA1458, que por sus características se vuelve compatible con el propio mezclador y, por lo tanto, puede ser directamente incorporado al circuito ya en el montaje.



Semiconductores:

CI1 - CA1458 - circuito integrado amplificador operacional

CI2, Cl3 - LM386 - circuitos integrados amplificadores de audio - National



Resistores (1/8 W, 5%):

R1 a R6 - 22 k ohms

R7 a R10- 47 k ohms

R1, R12 - 1 ohms

P1 a P5 - potenciómetros deslizantes o lineales de 10 k ohms

P7, P8 - potenciómetros deslizantes o registro de 1M5 ohms

P9, P10 - potenciómetros deslizantes o registro de 10 k ohms



Capacitores:

C1 a C6 -1 uF - poliéster o electrolítico

C7 a C10 -10 uF - electrolíticos de 6 V

C11, C12 - 2.2 uF - electrolítico de 6 v

C13, C14 - 47 nF - poliéster o cerámicos

C15, C16 - 220 uF - electrolíticos de 6 V

C17 - 470 uF - electrolítico de 6 V



Varios:

S1 - interruptor simple

LED - LED rojo común - opcional

B1 - 6 o 9 V - 4 o 6 pilas medianas o grandes o incluso una fuente de alimentación

E1 a E6 - jack RCA de entrada

JS1, JS2 - jack de salida RCA

J3 - Kit de auriculares estéreo

Tarjeta de circuito impreso, caja para montaje, sockets para los circuitos integrados, soporte de pilas, cables blindados, botones para los potenciómetros, hilos, soldadura, etc.
