Reflejo Rápido (ART838S)
- Details
- Category: Artículos Técnicos y Proyectos
- Published: Sunday, 06 September 2020 00:00
- Written by Newton C. Braga
Este proyecto se puede utilizar en diversas aplicaciones interesantes. Una de ellas es en competiciones del tipo "Fórmula 1" donde existe una señal roja / verde que habilita la salida para garantizar que todos los pilotos tengan igual oportunidad de partir en el mismo momento.
En una competición de bicicletas o incluso carreras en la escuela, podemos contar con una "partida automática" que posibilita la verificación de la rapidez de reflejo de los competidores de modo automático.
Lo que tenemos es un circuito que mantiene un LED rojo encendido cuando presionamos S1, eso por un tiempo determinado por el ajuste del juez.
Cuando este LED se apaga, se enciende al mismo tiempo un LED verde, permitiendo así la salida.
En una competición del tipo "quién sabe más", el sistema puede ser usado para determinar quién se habilita en primer lugar a una respuesta, después de que el profesor hace la pregunta y acciona el aparato.

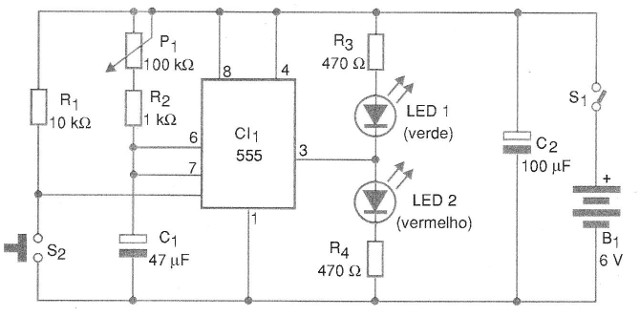

En la figura 1 tenemos el diagrama completo del aparato que nada más que un temporizador (monoestable) basado en el popular circuito integrado 555.

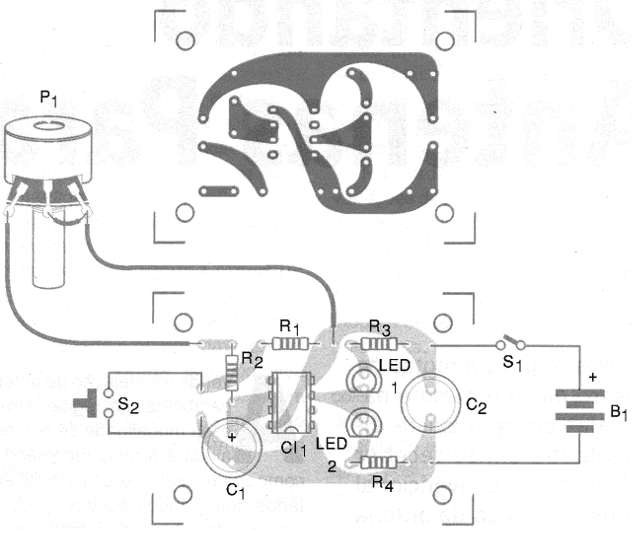

La disposición de los componentes en una placa de circuito impreso se muestra en la figura 2.
La alimentación del circuito viene de 4 pilas pequeñas y el brillo de los LED se puede cambiar con el cambio de R3 y R4.
Estas resistencias pueden tener valores siempre por encima de 220 ohmios.
S2 es un interruptor de presión del tipo "botón de timbre", el cual puede quedar lejos del aparato, para accionamiento remoto.
La conexión debe realizarse a través de hilo aislado.
En el potenciómetro P1 se ajusta la temporización que puede quedar entre unos segundos hasta cerca de 1 minuto.
Con el aumento de C1 podemos modificar este rango de tiempos para hasta más de 15 minutos con un condensador de 1000 uF.
Para probar el aparato, coloque inicialmente P1 en una posición aleatoria.
Después, basta con conectar la alimentación en S1.
El LED verde debe encenderse.
Después, presionando por un instante S2, el LED verde apaga y enciende el LED rojo.
Se iniciará la temporización.
Después de algún tiempo, dependiendo del ajuste de P1, el LED rojo se apaga y enciende el LED verde.
Para utilizar el aparato, cada vez que se realiza una temporización, cambie el tiempo de forma aleatoria en P1, para evitar que los competidores puedan tener una idea del tiempo de accionamiento.
Por este motivo, será interesante que el potenciómetro P1 esté oculto, de modo que los competidores no puedan ver su posición.
Semiconductores:
CI-1 - 555 - circuito integrado, temporizador
LED1, LED2 - LED rojo y verde común
Resistores: (1/8 W, 5%)
R1 - 10 k ohms - marrón, negro, naranja
R2 - 1 k ohms - marrón, negro, rojo
R3, R4 - 470 ohms - amarillo, violeta, marrón
P1 - 100 k ohms a 470 k ohms - potenciómetro
Capacitores:
C1 - 47 uF x 6 V - electrolítico
C2 - 100 uF x 6 V - electrolítico
Varios:
S1 - Interruptor simple
S2 - Interruptor de presión NA
B1 - 6 V - 4 pilas pequeñas
Placa de circuito impreso, soporte de pilas, caja para montaje, hilos, soldadura, etc.
