Este aparato puede ser utilizado en la salida de fábricas para indicar por sorteo al obrero o pasante a pasar por una eventual revista, para elegir aleatoriamente "voluntarios" en un concurso, o en una aduana para sortear pasajeros para una revista. La probabilidad de libre elección es de 4 a 1 en este circuito, pero se puede cambiar fácilmente.

Al pasar por una puerta el eventual interrogado, escogido para revista, o "voluntario" para algún juego aprieta un botón: si sale verde, él está libre, pero si sale rojo fue "escogido" exactamente como en las aduanas de aeropuertos.

En nuestro circuito la probabilidad de elección es de 1 para cada 4, lo que quiere decir que para cada 5 sorteos en promedio, tenemos 1 rojo y 4 verdes.

Sin embargo, con pequeños cambios en el circuito, esta proporción puede ser modificada para permanecer desde 1 a 1, hasta 1 a 9.

En el proyecto presentado la indicación es hecha por LEDs, pero daremos una interfaz para accionamiento de lámpara en conjunto con un timbre de alerta.

Una característica importante de este circuito es que es a prueba de fraudes: el sorteo no puede tener ninguna influencia sobre el resultado del sorteo.



CARACTERÍSTICAS

Tensión de alimentación: 6 a 12 V c.c.

Corriente de funcionamiento: 20 mA

Probabilidades: 1 a 4 o variable entre 1: 1 y 1: 9



La base del circuito es un integrado 4017, que en nuestro proyecto se conecta como contador hasta 5.

Para otras probabilidades de elección, el conteo puede ser cambiado, quedando entre 2 y 10.

El LED rojo (LED1) que indica que alguien ha sido elegido, está conectado al pin 3. Por medio de un sistema lógico con diodos, el LED2 (verde) que indica que el que aprieta el botón está libre, se conecta a 4 salidas de recuento sucesiva del 4017.

El sexto número de pines (1) está conectado a la puesta a cero (15).

La habilitación se realiza por medio de una llave conectada al pin 13, de modo que, estando en el nivel alto, el conteo es paralizado y en el nivel bajo ella ocurre.

Cuando presionamos S1 ocurre el conteo de un número aleatorio y con eso, el sorteo.

Para tener un tren de pulsos constante usamos una de las cuatro puertas disparadoras de un 4093 como oscilador.

Este oscilador opera a una frecuencia superior a 1 kHz, de modo que no hay posibilidad de que el sorteo tenga los pulsos contados por quien aprieta el botón de habilitación.

Esto impide cualquier posibilidad de influencia en el resultado final.

Las muñecas se aplican constantemente al 4017 pero su cuenta y por lo tanto el sorteo sólo se produce cuando se presiona S1.

Para un recuento con otras probabilidades podemos usar otros pines del 4017, como sugiere la figura 1.

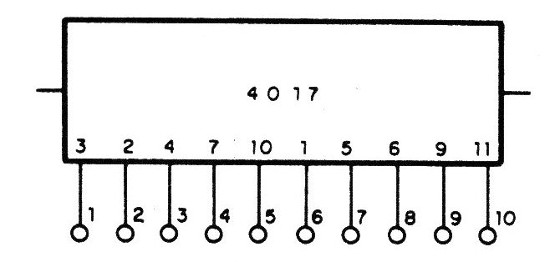

Figura 1 - Pines del 4017
Figura 1 - Pines del 4017





Para contar hasta 6, por ejemplo, usamos 6 pines para accionar los LEDs, y el séptimo se conecta al reset (pino 15).

Para accionar cargas de mayor potencia podemos tener la excitación por medio de relé, conforme a la figura 2.

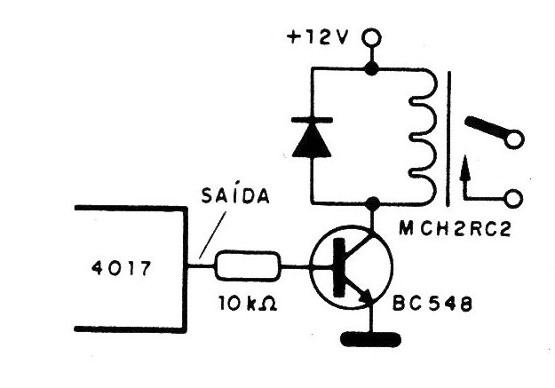

Figura 2 - Excitación de un relé
Figura 2 - Excitación de un relé





Otra posibilidad es el accionamiento de SCRs, conforme la figura 3.

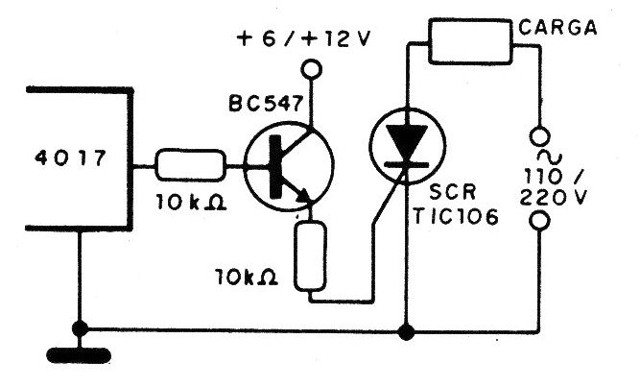

Figura 3 - Accionamiento de SCR
Figura 3 - Accionamiento de SCR





En este caso, los SCR deben tener sufijo B si la red es de 110 V y sufijo D si la red es de 220 V.

Estos componentes deben estar dotados de radiadores de calor.

En la figura 4 tenemos el diagrama completo del sorteador (excepto la fuente de alimentación) y con 5 salidas usadas.

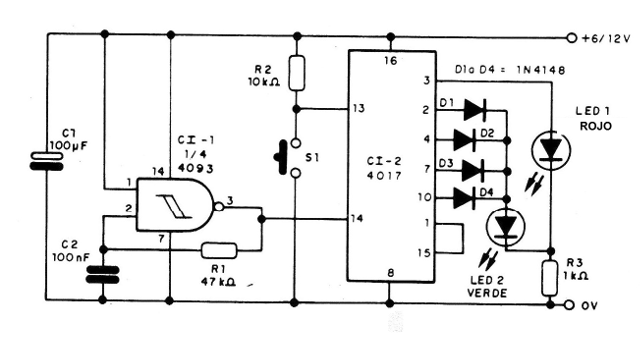

Figura 4 - Diagrama completo del sorteador
Figura 4 - Diagrama completo del sorteador





La disposición de los componentes en una placa de circuito impreso se muestra en la figura 5.

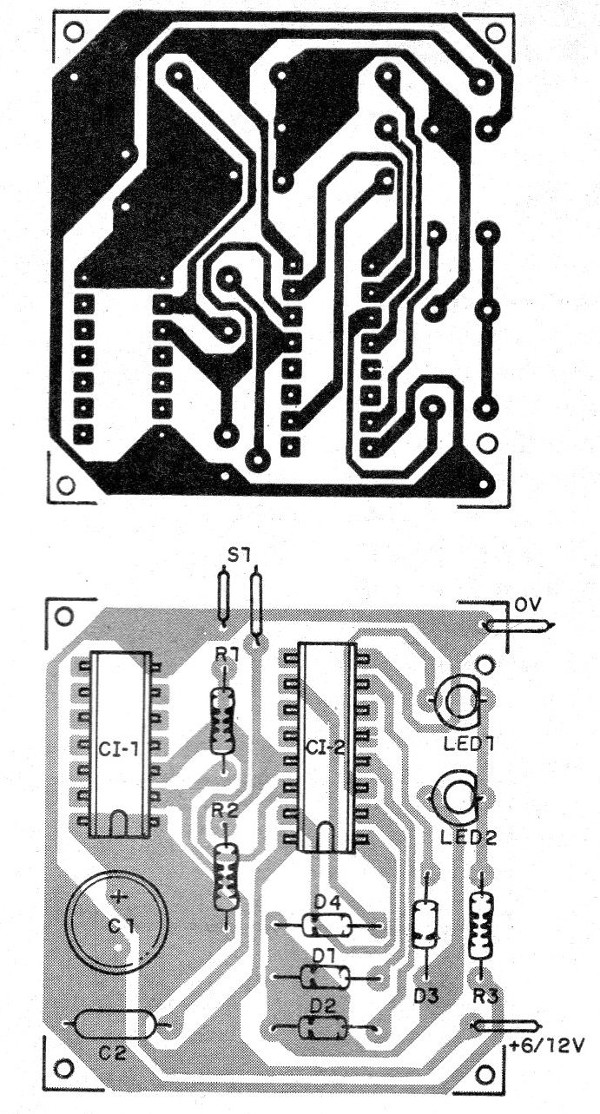

Figura 5 - Placa para el montaje
Figura 5 - Placa para el montaje





Sugerimos el uso de sockets para los circuitos integrados.

Para probar el aparato, basta con alimentarlo.

Presionando S1 los LED se encienden con brillo reducido, indicando el "flujo" muy rápido de la cuenta.

Al soltar S1 sólo un LED se enciende. En el caso, en cada cinco veces que hicimos el sorteo tendremos, en promedio, 4 veces dando verde y una vez dando rojo, como resultado final.



Semiconductores:

Cl-1 - 4093

CI-2 - 4017

D1 a D4 - 1N414a o equivalentes

LED1 - rojo común

LED2 - verde común



Resistores: (1/8 W, 5%)

R1 - 47 k ohms

R2 - 10 K ohms

R3 - 1 k ohms



Capacitores:

C1 - 100 uF - electrolítico

C2 - 100 nF - cerámico o poliéster



Varios:

S1 - interruptor de presión NA
