Fuzz Booster Distorsionar (ART721S)

Este circuito cambia la forma de onda de una señal de audio y, por lo tanto, su timbre, modificando así la forma en que se reproduce. El circuito está indicado para operación con guitarras, guitarras y otros instrumentos, además de micrófonos.

Describimos un circuito distorsionado que se intercalada entre la fuente de señal (micrófono o captador) y la entrada del amplificador.

El circuito es sencillo de montar, tiene bajo consumo y por lo que puede ser alimentado por una pequeña batería de 9 V.

La base es un amplificador operacional 741 que opera en modo saturado para cortar la señal, como muestra la figura 1.

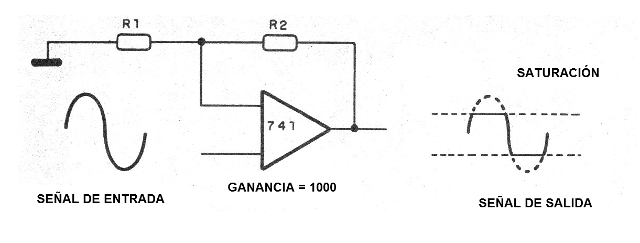

Figura 1 - El corte de la señal
Figura 1 - El corte de la señal



Con este corte tenemos un gran cambio en el timbre lo que resulta en el efecto deseado.

El circuito tiene varios controles que permiten cambiar la ganancia y otras características para ajustar el funcionamiento exactamente al efecto que se desea.

En la figura 2 tenemos el diagrama completo del distorsionador.

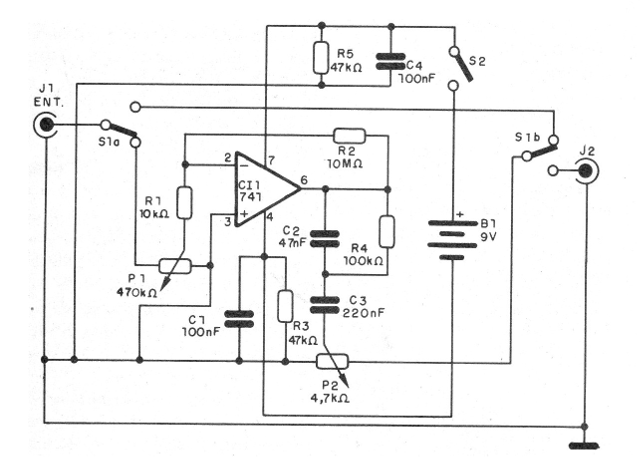

Figura 2 - Diagrama completo del distorsionador
Figura 2 - Diagrama completo del distorsionador



Su montaje se puede hacer en la placa de circuito impreso sugerida en la figura 3.

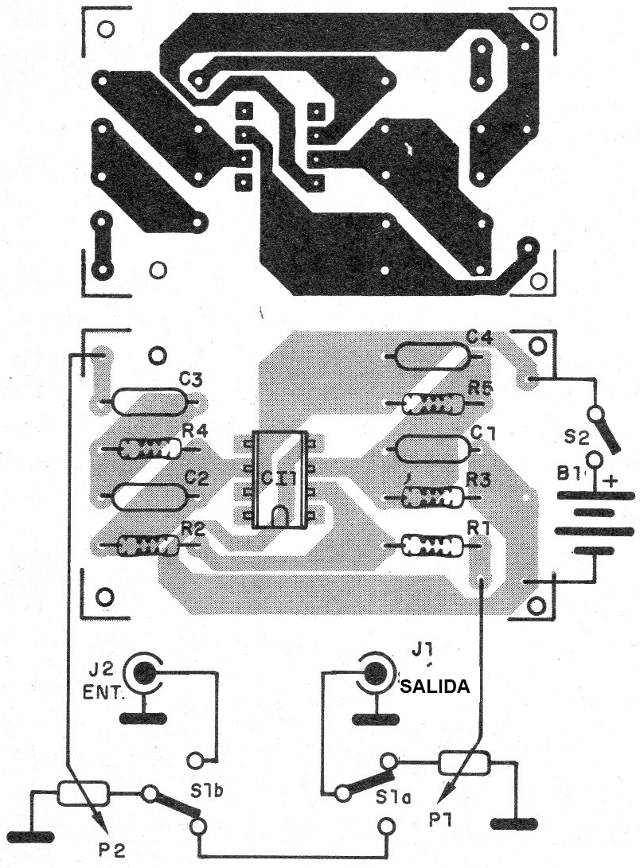

Figura 3 - Placa de circuito impreso para el montaje
Figura 3 - Placa de circuito impreso para el montaje



En el montaje, observe la posición del circuito integrado y la polaridad de la alimentación.

Los resistores son de 1/8 W con cualquier tolerancia y los capacitores pueden ser de poliéster o cerámicos.

Los cables de entrada y de salida de señales deben ser blindados para que no ocurra la captación de zumbidos.

La caja, preferiblemente, debe ser de metal para que sirva de blindaje, evitando la captación de ruidos.



CI-1 - 741 - amplificador operativo

S1 - Llave de 2 polos x 2 posiciones

S2 - Interruptor simple

B1 - 9 V - batería

J1, J2 - gatos

P1 - 470 k ohms - potenciómetro

P2 - 4k7 - potenciómetro

R1 - 10 k ohms - resistor - marrón, negro, naranja

R2 - 10 M ohms - resistor - marrón, negro, verde

R3, R5 - 47 k ohms - resistores - amarillo, violeta, naranja

R4 - 100 k ohms - resistor - marrón, negro, amarillo

C1, C4 - 100 nF - capacitor de cerámica o poliéster

C2 - 47 nF -capacitor cerámico o poliéster

C3 - 220 pF - capacitor de cerámica



Varios:

Placa de circuito impreso, conector de batería, caja para montaje, cables blindados, hilos, soldadura, etc.
