Radio Control Monocanal (ART1720S)

Describimos el montaje de un sistema simple de control remoto o radio control de un canal sólo con un alcance que puede llegar a los 100 metros. El circuito utiliza sólo transistores y no tiene componentes críticos.

El circuito presentado del tipo aleación sólo manteniendo la carga accionada mientras está activado opera en frecuencias entre 50 y 100 MHz, dependiendo sólo de las bobinas del transmisor y del receptor.

El montaje es simple y el único ajuste es el de la frecuencia, que debe ser igual para el transmisor y para el receptor.

En el transmisor tenemos un multivibrador asequible con dos transistores que genera un tono de audio para modular el transmisor.

El transmisor consiste en un oscilador con un transistor de RF donde la bobina y el capacitor determinan la frecuencia de operación.

En el receptor tenemos una etapa super-regenerativa sensible que detecta las señales y después de amplificarlas aplica a un filtro y una etapa amplificadora para accionamiento del relé.

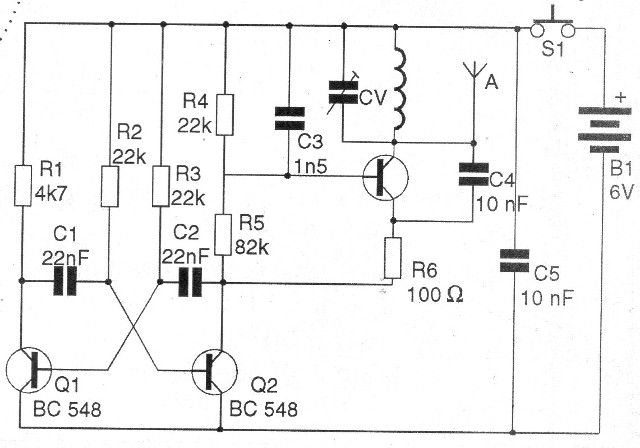

En la figura 1 tenemos el diagrama completo del transmisor.



Figura 1 - Diagrama del transmisor
Figura 1 - Diagrama del transmisor

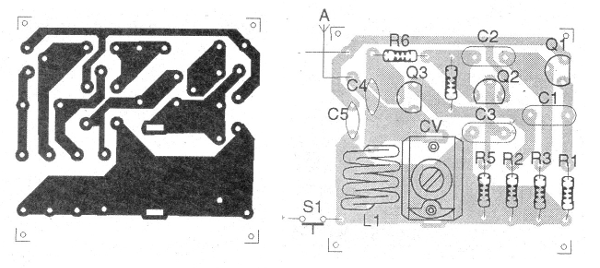

En la figura 2 tenemos la placa de circuito impreso del transmisor.



Figura 2 - Placa de circuito impreso del transmisor
Figura 2 - Placa de circuito impreso del transmisor

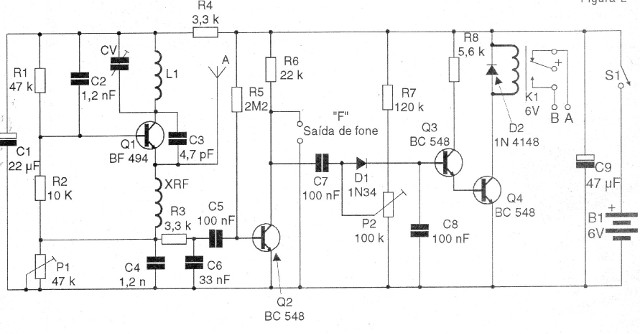

El diagrama completo del receptor se da en la figura 3.



Figura 3 - Diagrama del receptor
Figura 3 - Diagrama del receptor



La placa de circuito impreso del receptor se da en la figura 4.



Figura 4 - Placa del receptor
Figura 4 - Placa del receptor



Tanto para el transmisor y para el receptor se aplican las siguientes recomendaciones:

Observe con cuidado las posiciones de los transistores y la polaridad de diodos y capacitores electrolíticos.

Los resistores son todos de 1/8 W con cualquier tolerancia y los capacitores electrolíticos para 12 V o más de tensión de trabajo.

El relé tiene base DIL, pero se pueden utilizar otros con cambios correspondientes de la placa de circuito impreso.

Cuando se recomienda el capacitor de cerámica no utilice de otro tipo.

La bobina, tanto del transmisor, puede tener de 4 a 7 espiras de alambre esmaltado 26 a 28 en forma de 1 cm sin núcleo, o aún enrollada con cable telefónico rígido.

Se debe sólo cuidar para que la bobina del transmisor sea igual a la del receptor.

Los trimmers pueden ser del tipo redondo de 20 a 40 pF de capacitancia máxima.

XRF consiste en 40 espiras de hilo esmaltado bien fino (32) en un palillo de dientes.

La salida para auriculares de cristal sirve para calibrar el receptor, pues en ella podemos oír cuando la señal del transmisor es captada.

La antena del transmisor es del tipo telescópico de 50 a 100 cm de longitud y para el recepto use un pedazo de hilo rígido de 30 a 60 cm.



a) Transmisor

Q1, Q2 - BC548 - transistores NPN de uso general

Q3 - BF494 - transistores NPN de RF

L1 - bobina - ver texto

CV - trimmer - ver el texto

S1 - Interruptor de presión NA

B1 - 6 V - 4 pilas pequeñas o AAA

A - antena - ver texto

C1, C2 - 22 nF - capacitores cerámicos o poliéster

C3 - 1n5 - capacitor de cerámica

C4 - 10 nF - capacitor de cerámica

C5 - 10 nF - capacitor de cerámica

R1 - 4k7 ohmios - resistor - amarillo, violeta, rojo

R2, R3, R4 - 22 k ohms - resistores - rojo, rojo, naranja

R5 - 82 k ohms - resistor - gris, rojo, naranja

R6 - 100 ohms - resistor - marrón, negro, marrón



Varios:

Placa de circuito impreso, soporte de pila, caja para montaje, hilos, soldadura, etc.



b) Receptor

Q1 - BF494 - transistores NPN de RF

Q2, Q3, Q4 - BC548 - transistores NPN de uso general

D1 - 1N34 - diodo de germanio

D2 - 1N4148 - diodo de uso general

K1 - relé de 6 V sensible

S1 - Interruptor simple

B1 - 6 V - 4 pilas pequeñas

A - antena - ver texto

C1 - 22 uF - capacitor electrolítico

C2, C4 - 1n2 - capacitor de cerámica

C3 - 4p7 - capacitor de cerámica

C5, C8 - 100 nF - capacitor de cerámica o poliéster

C6 - 33 nF - capacitor de cerámica o poliéster

C9 - 47 uF - capacitor electrolítico

P1 - 47 k ohms - trimpot

P2 - 100 k ohms - trimpot

R1 - 47 k ohms - resistor - amarillo, violeta, naranja

R2 - 10 k ohms - resistor - marrón, negro, naranja

R3, R4 - 3k3 ohms - resistores - naranja, naranja, rojo

R5 - 2M2 ohms - resistor - rojo, rojo, verde

R6 - 22 k ohms - resistor - rojo, rojo, naranja

R7 - 120 k ohms - resistor - marrón, rojo, amarillo

R8 - 5k6 ohms - resistor - verde, azul, rojo



Varios:

Placa de circuito impreso, soporte de pilas, hilos, soldadura, etc.
