Existe un tipo de capacitor o condensador utilizado en los receptores de radio para sintonizar las distintas emisoras. Este componente o capacitor o condensador variable es de dos o tres secciones, mostrándose en la fig. 1.
Está formado por dos conjuntos de placas paralelas las cuales se pueden mover mediante un eje único. Hay que tener en cuenta que cuando se mueven dichas placas, no puede haber contacto entre ellas, ni aun cuando penetran totalmente unas en otras; si esto ocurre, el capacitor no actuará como debe.
Con un simple circuito de prueba, podremos saber si este componente se encuentra en buen o mal estado.

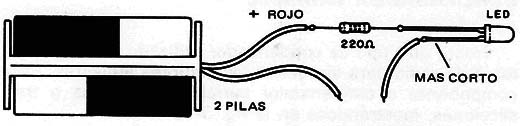

Puede ser utilizado el circuito formado por dos pilas, una resistencia y un led, como se indica en la fig. 2.

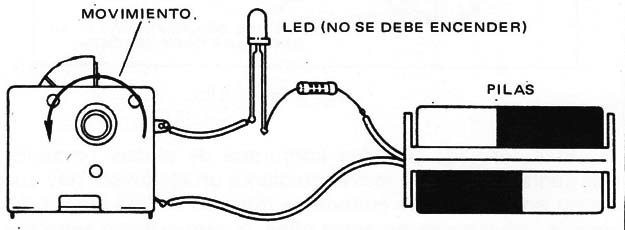

A continuación se intercala el condensador conectándose como se indica en la fig. 3.
Uno de los terminales del circuito se conecta al terminal de las placas fijas y el otro al terminal de las placas móviles, moviendo el eje del modo de abrir o cerrar el conjunto de placas. En ningún momento el LED se debe de encender, pues si Io hiciese indicaría que existe contacto entre las mismas.
Siempre que se pida un capacitor variable de AM (con capacidad entre 100 y 365 pF) este componente deberá de ser testado.
