El diseño que describimos debe ser usado con el máximo de precaución, a pesar de las precauciones tomadas en su realización como por ejemplo el total aislamiento de la red y la operación con pulsos de baja corriente y corta duración que antes visan causar sensación desagradable que daños físicos. No obstante, recordamos que toda responsabilidad sobre el uso de dicho aparato corresponderá exclusivamente a quien montar e instalar.
Los electrificadores de cercas poseen una utilidad que a veces escapa a los moradores de las grandes ciudades: electrificando una cerca de un pasto, podemos condicionar el ganado a no sobrepasarla ni siquiera forzarla hasta lo que posibilita hasta la utilización de un hilo fino en la tierra su elaboración, que en otras condiciones podría romperse fácilmente por el peso de un buey.
Un ejemplo de cómo este tipo de acondicionamiento funciona puede ser dado en el relato de lo que se hace en algunas granjas de Australia, especializadas en la cría de ovejas.
Electrificando un cercado donde quedan las ovejas, ellas pronto aprenden que un contacto con este cercado o un intento de intentar superarlo significa un choque desagradable.

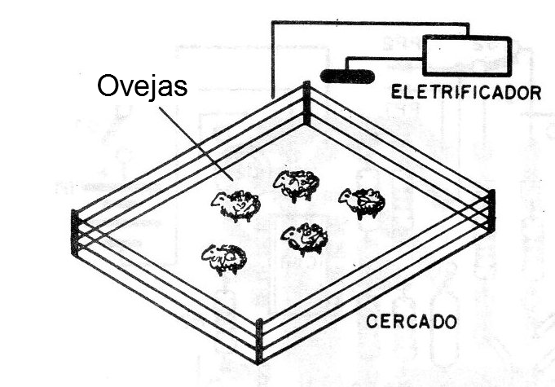

Después de repetir la experiencia por algún tiempo, las ovejas no saldrá más del cercado, aunque se constituya en una simple disposición de tablas, cintas en el suelo como muestra la figura 1.
Incluso con el aparato electrificador apagado el sistema continúa funcionando, pues llevando algunos golpes desagradables las ovejas van a negarse a salir de la región cercada bajo cualquier condición.
Y claro que el electrificador presentado también puede servir con otras finalidades como, por ejemplo, en la protección de propiedades.
Recuerde que la simple conexión de un hilo a la red de alimentación (polo vivo) consiste en un crimen, pues además de no haber limitación alguna para la corriente disponible puede impedir que la persona se libre de lo que le causa el choque, por la parálisis que una descarga muy fuerte causa al sistema nervioso.
Lo que describimos en este artículo es un electrificador que en primer lugar es aislado de la red, y en segundo lugar produce pulsos de alta tensión intervalados, el que resulta en intervalos que posibilitan el alcanzado de deshacerse de lo que le causa el choque.
Y claro que no recomendamos su uso en la protección de residencias, a menos que el lector sea consciente de las consecuencias que este tipo de aparato, cuando mal utilizado puede traerle.
COMO FUNCIONA
En primer lugar tenemos un transformador de aislamiento que aísla el circuito de la red local.
Se pueden utilizar transformadores con primario según la red local y secundaria de 80 a 180 V con corriente en el rango de 30 a 80 mA.
La tensión obtenida de este transformador es rectificada por el diodo D1, cargando el capacitor C1 con la tensión de pico del secundario del transformador.
Al mismo tiempo, el capacitor C2 se carga a través de la resistencia R1 y P1 hasta alcanzar la tensión de disparo de la lámpara neón que es del orden de 80 V.
Cuando la tensión en cuestión es alcanzada, la lámpara se enciende, conduciendo intensamente la corriente que descarga C2 y al mismo tiempo dispara el SCR.
El SCR está en serie con el devanado primario del transformador de alta tensión que no es más que una bobina de encendido de motor o automóvil.
Con el disparo del SCR el capacitor C1 se descarga por la bobina y por el propio SCR produciendo en el secundario de alta tensión un pulso que puede alcanzar miles de volts.
Esta tensión es del mismo orden que la producida en las velas de automóviles y motos que, si bien desagradable no es suficiente para matar.
Lo que ocurre es que el pulso tiene corta duración y una corriente muy débil, ya que la causa de la muerte en un choque eléctrico es normalmente debida a la continuidad de la circulación de la corriente y su intensidad y no a la tensión que es la causa de la corriente.
Una vez descargado el capacitor C1 el SCR se apaga y un nuevo pulso será producido con su carga y la de C2.
Los intervalos de los pulsos entre fracción de segundo en segundo se pueden ajustar fácilmente en P1.
La intensidad de las muñecas también depende del valor de C1 que puede ser de 4 a 16 uF.
Como el consumo de energía de este circuito es muy bajo, puede permanecer encendido durante largos períodos.
MONTAJE

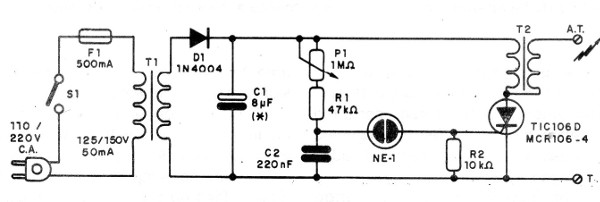

En la figura 2 tenemos el diagrama completo del aparato.

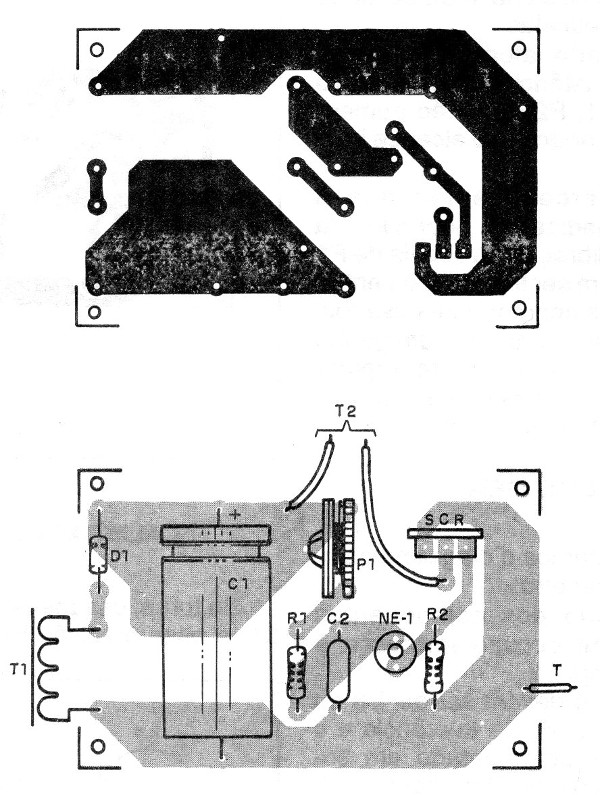

En la figura 3 tenemos la disposición de los componentes para este montaje en una placa de circuito impreso.
El capacitor C1 debe tener una tensión de trabajo de al menos 200 V y puede ser tanto de poliéster como electrolítico.
C2 es de poliéster con una tensión de al menos 200 V y los resistores son todos de 1/8 o 1/4 W.
El diodo D1 puede ser sustituido por equivalentes como el BY127, 1N4007 o BY126.
La lámpara de neón es común NE-2H o equivalente.
Para el SCR se puede utilizar el TIC106 o aún MCR106 para 400 V o más sin radiador de calor, ya que el régimen de operación es de baja corriente media.
T2 es una bobina de ignición e incluso un fly-back con unas 30 o 40 espiras de hilo común funcionando sirve como primario.
Para la protección de entrada utilizamos un fusible de 500 mA que debe montarse en un soporte apropiado.

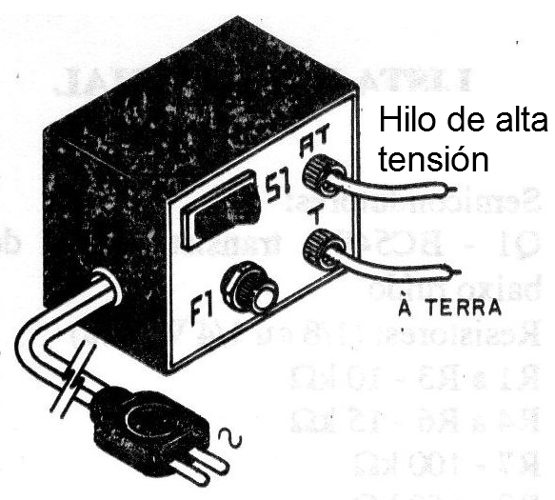

El conjunto se puede instalar en una caja plástica como se muestra en la figura 4.
Para la alta tensión de salida será necesario usar cable especial con aislamiento propio para altas tensiones.
La prueba de funcionamiento es simple. Conectando la unidad y ajustándose P1 debemos obtener chispas en el secundario del transformador T2.
Aproxime cualquier cable con conexión en T para obtener chispas que varían de 0,2 a 2 cm de longitud.
La instalación debe realizarse con la conexión del punto T a tierra que puede ser una barra de 20 a 40 cm enterrada, o incluso una chapa de metal con aproximadamente 20 x 20 cm.
El hilo de protección debe quedar sobre buenos aislantes, como muestra la figura 5.
Si el aislante es malo, pueden saltar chispas del hilo a la tierra o objetos en contacto con ella, con pérdida del efecto de electrificación.
El hilo tampoco debe ser muy largo (hasta 100 m), ya que por el contrario se producen fugas que reducen bien el efecto del aparato.
Este efecto de pérdidas puede ser acentuado en días húmedos o lluviosos.
SCR - TIC106-D o MCR106-4 - diodo controlado de silicio
D1 - 1N4004 - diodo de silicio
T1 - transformador de aislamiento - ver texto
T2 - bobina de encendido - ver texto
S1 - interruptor simple
F1 - 500 mA - fusible
P1 - 1 M ohms - pote
NE-1 - lámpara neón común NE-2H o equivalente
C1 - 8 uF x 200 V - capacitor electrolítico o poliéster
C2 - 220 uF x 200 V - capacitor de poliéster
R1 - 47 k ohms - resistor (amarillo, violeta, naranja)
R2 - 10 k ohms - resistor (marrón, negro, naranja)
Varios: caja para montaje, cable de alimentación, placa de circuito impreso, soporte para fusible, hilos, soldadura, etc.
