Este aparato reúne dos funciones de gran utilidad en la bancada del técnico de electrónica y del hobista. Se trata de un amplificador que sirve para probar otros circuitos y también de un seguidor de señales de audio y RF. Alimentado por pilas comunes, es compacto, sensible y muy fácil de usar.

Hay momentos en que necesitamos disponer de un amplificador amplificador para una prueba de micrófono, cápsula de audio, o incluso de pequeños circuitos de audio que no proporcionan suficiente potencia de salida para excitar un altavoz.

De la misma forma, un recurso importante en la reparación de receptores de radios y aparatos de audio en general, es el acompañamiento de la señal por las diversas etapas hasta que el punto en que desaparece, cuando entonces quedará localizado el problema.

Estos dos puntos críticos del trabajo del técnico reparador o montador se pueden resolver con el sensible amplificador y seguidor de señales que describimos en este artículo. Alimentado por pilas y utilizando un solo integrado, es sensible, barato, fácil de montar y mucho más fácil de usar.



CARACTERÍSTICAS

Tensión de alimentación: 6 o 9 V (pilas)

Corriente de reposo: 10 mA (tip.)

Potencia de salida: mayor a 250 mW

Impedancia de entrada: 50 k ohms

Ganancia de tensión; 200

El LM 386 es un amplificador completo en un único circuito integrado de National Semiconductor. Este pequeño amplificador puede ser alimentado con tensiones de 4 a 15 V por lo que es indicado para aplicaciones donde la fuente está formada por pilas o batería.

Su potencia depende de la tensión de alimentación, pero la principal característica de este componente y que necesita muy pocos componentes externos para realizar su función.

En nuestro caso, conectamos nuestro circuito integrado como un amplificador de ganancia máximo (200) dado por el capacitor C5 entre los pines l y 8. Sin este capacitor la ganancia se reducirá a 20.

El elemento de salida es un pequeño altavoz, que para mayor fidelidad de reproducción recomendamos tener al menos 10 cm. El control de volumen es hecho por un pote común que en el proyecto puede haber incorporado el interruptor general S1.

En la entrada tenemos una clave que selecciona el tipo de señal con que vamos a trabajar.

En la posición en que la llave está conectada a la entrada de audio, la señal pasa directamente al circuito.

En la posición en que D2 está conectado al circuito, podemos trabajar con señales de RF que se decodifican. Esta posición se utilizará cuando trabajamos siguiendo señales en etapas de RF y FI de radios AM y FM.

Para utilizar el aparato como amplificador de prueba en la bancada hacemos las conexiones de entrada en audio y la llave S2 estará posición correspondiente.

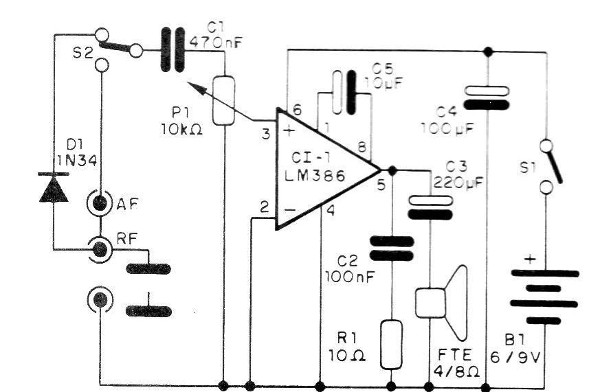

En la figura 1 tenemos el diagrama completo de nuestro aparato.



Figura 1 - Diagrama completo del aparato
Figura 1 - Diagrama completo del aparato

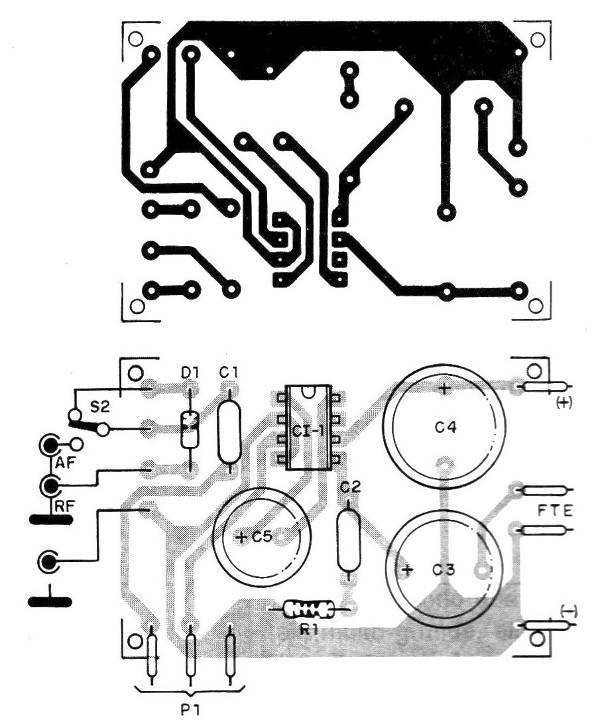

Su montaje en una placa de circuito impreso se muestra en la figura 2.



Figura 2 - Placa para el montaje
Figura 2 - Placa para el montaje



Para el circuito integrado sugerimos la utilización de un zócalo DIL de 8 pines, lo que evita el calentamiento del Cl en el proceso de soldadura y facilita la sustitución del componente, si es necesario.

Para las pilas recomendamos el uso de soporte. Se pueden utilizar 4 pilas pequeñas, medianas o grandes, o para una mayor potencia, 6 pilas medias o grandes.

El uso de la batería de 9 V no se indica debido a su agotamiento rápido por el alto consumo del amplificador en potencia más alta.

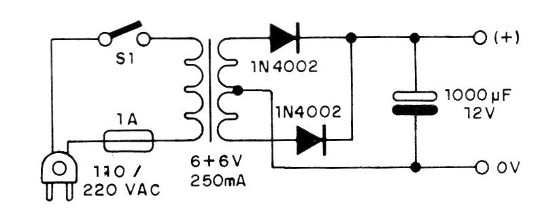

Si el aparato es para uso exclusivo en la encimera se puede utilizar la fuente de alimentación sugerida en la figura 3.



Figura 3 - Sugerencia de fuente de alimentación
Figura 3 - Sugerencia de fuente de alimentación



En esta fuente, el transformador debe ser secundario de al menos 250 mA.

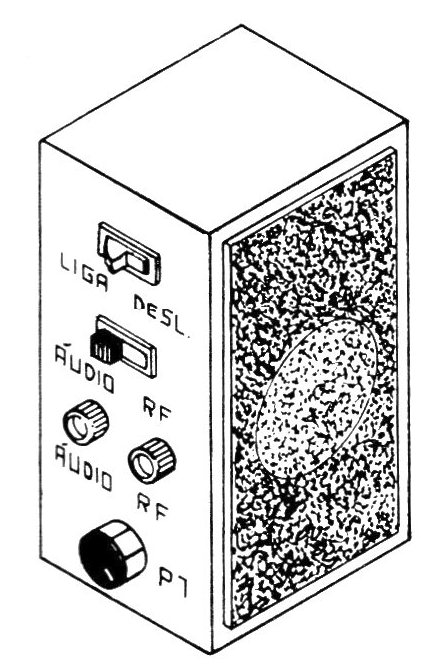

El conjunto se puede montar en un pequeño cuadro acústico, con un tamaño de acuerdo con el altavoz usado, según la figura 4.



Figura 4 - Instalación en caja
Figura 4 - Instalación en caja



En la parte lateral tendremos el interruptor general, P1 y las entradas para los cables.

Estas entradas pueden ser dos jack de tipo P2.

Es interesante que el lector disponga de un cable blindado de 1 metro de longitud, teniendo en un extremo un enchufe P2 para conexión al aparato y en la otra dos garras para conexión a los componentes en prueba.

La clave S2 también debe quedar en un lugar accesible y con la identificación de sus funciones.

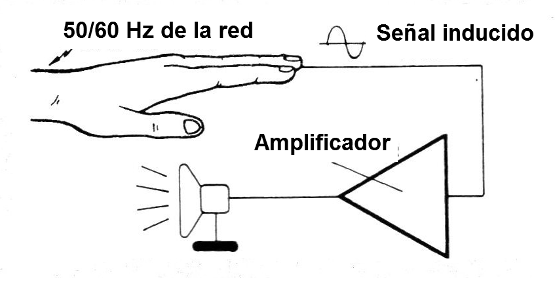

Para probar el aparato basta conectar su alimentación, abrir el volumen, conectar la punta de prueba en el jack audio y tocar la entrada con los dedos.

Debe haber el ronquido normal de la red, como muestra la figura 5.



Figura 5 - Prueba de funcionamiento
Figura 5 - Prueba de funcionamiento



Para utilizar el aparato, basta con conectar la fuente de señal a la entrada y utilizar S2 de acuerdo con la función deseada. El volumen se debe abrir hasta el punto en que no se produzca distorsión.



Cl1 - LM386 - circuito integrado

D1 - 1N34 o equivalente - diodo de germânio.

B1- 6 o 9 V - ver texto

FTE y 4 o 8 ohmios 10 cm - Altavoz

S1 - interruptor simple

S2 - llave de1 polo x 2 posiciones deslizante

P1-potenciómetro (llave opcional)

R1 -10 ohms x 1/8 W-resistor



Capacitores electrolíticos para 12 V

C1 - 470 nF de cerámica o de poliéster

C2 - 100 nF cerámico o de poliéster

C3 - 220 uF electrolítico

C4 - 100 uF electrolítico

C5 - 10 uF- electrolítico
