Si bien actualmente los radios AM se quedan fuera de modo, principalmente con la breve sustitución de las emisiones de esa banda al formato digital, el montaje de un circuito simple tiene una finalidad didáctica muy importante. El circuito descrito es lo suficientemente sensible para no necesitar de antena y captar con excelente sonido las estaciones locales.

La finalidad de este proyecto es didáctica, siendo indicado para los que les gusta y los que están aprendiendo electrónica.

Se trata de un receptor para las estaciones de la banda de ondas medias con excelente rendimiento y calidad de sonido.

Muchos de los componentes usados en este proyecto pueden ser retirados de otros radios AM que ya no funcionan.

El circuito es alimentado por pilas y tiene un buen amplificador que entrega señal de excelente calidad a un altavoz.



Como funciona

En la figura 1 tenemos el diagrama de bloques del receptor.

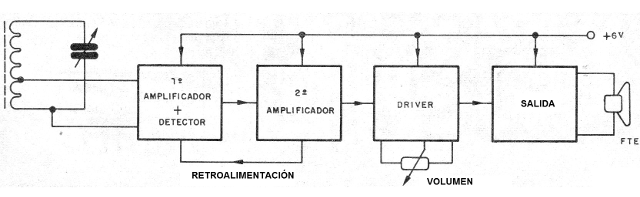

Figura 1 - Diagrama de bloques del receptor
Figura 1 - Diagrama de bloques del receptor



El circuito es del tipo de amplificación directa en que aprovechamos la unión PN de uno de los transistores para funcionar como un diodo detector.

Así, como muestra la figura 2, el transistor que funciona como diodo, detecta la señal modulada sintonizada por el circuito de entrada, obteniéndose en la salida una señal de audio de buena intensidad.

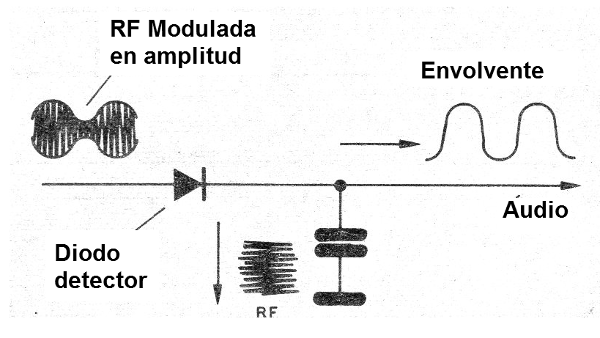

Figura 2 - El circuito detector
Figura 2 - El circuito detector



La señal de audio se aplica a un paso excitador (controlador) que, a su vez, excita dos transistores complementarios de salida.

La etapa de entrada que detecta la señal, en realidad tiene un sistema de retroalimentación a través de R2 que proporciona una gran ganancia.

En la salida de ella conectamos el potenciómetro de volumen.

La configuración del paso de salida es en simetría complementaria con dos transistores complementarios de buena ganancia.

Este paso puede proporcionar una señal de buena potencia al altavoz utilizado.



Montaje

En la figura 3 tenemos el diagrama completo del receptor.

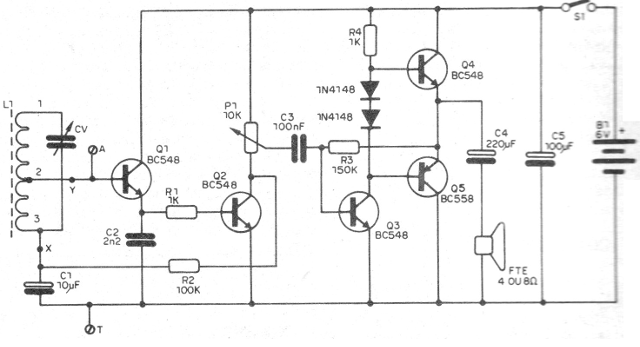

Figura 3 - Diagrama del receptor
Figura 3 - Diagrama del receptor



El montaje se puede realizar en una pequeña placa de circuito impreso, como se muestra en la figura 4.

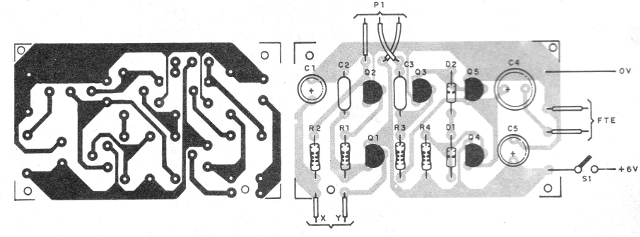

Figura 4 - Placa de circuito impreso para el montaje
Figura 4 - Placa de circuito impreso para el montaje



La bobina se debe montar en un bastón de ferrita que se puede aprovechar de una vieja radio transistorizada.

Así, como muestra la figura 5, consta de 70 + 5 a 7 espiras de hilo esmaltado fino, que puede ser del 30 al 28 AWG.

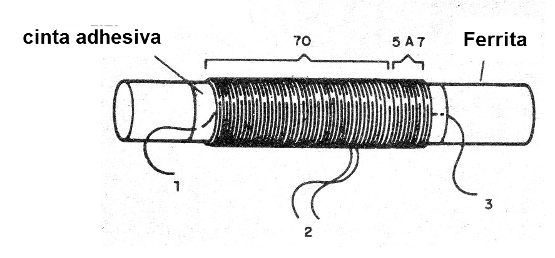

Figura 5 - La bobina
Figura 5 - La bobina



Al hacer la toma, la bobina debe seguir enrollándose en el mismo sentido.

El capacitor variable puede ser de dos tipos, como se muestra en la figura 6.

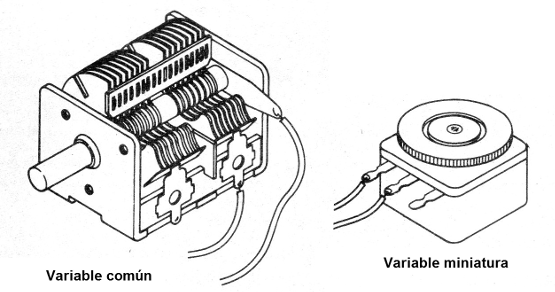

Figura 6 - El capacitor variable
Figura 6 - El capacitor variable



El primer tipo se aprovecha de un radio AM transistorizado fuera de uso, mostrando los puntos de conexión.

El segundo tipo es del tipo encontrado en antiguos receptores valvulados, también siendo mostrados los puntos de conexión.

Vea si este capacitor todavía está bien girando su eje.

Las placas móviles no deben encajar en las placas fijas, pues si esto ocurre, estará en corto, no pudiendo ser usado.

En el montaje, observe las posiciones y los tipos de los transistores así como la polaridad de diodos y capacitores electrolíticos.

Los resistores son de 1/8 W con cualquier tolerancia y los electrolíticos para 6 V o más de tensión de trabajo.

Los demás componentes deben ser de acuerdo con las especificaciones de la lista de materiales.



Prueba y uso

Coloque las pilas en el soporte y ajuste CV para sintonizar alguna emisora.

El volumen debe estar abierto.

Al sintonizar, procure girar la radio encontrando la mejor posición de recepción.

La mejor posición es aquella en que la bobina queda perpendicular a la dirección de la estación como se muestra en la figura 7.

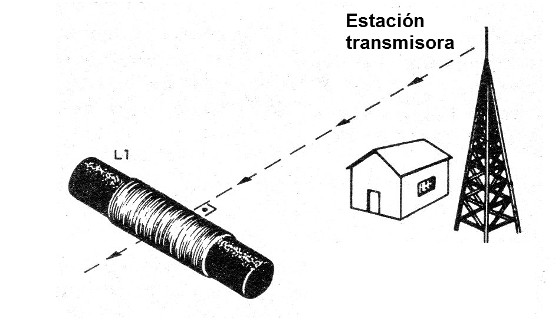

Figura 7 - Posicionamiento para mejor recepción
Figura 7 - Posicionamiento para mejor recepción



El circuito también cuenta con terminales para conexión de una antena externa y tierra, cuando estaciones distantes y débiles pueden ser captadas.



Q1 a Q4 - BC548 - transistores NPN de uso general

Q5 - BC558 - transistores PNP de uso general

D1, D2 - 1N4148 - diodos de uso general

P1 - 10 k ohmios - potenciómetro

FTE-4 o 8 ohmios - altavoz de 10 cm o mayor

L1 - Bobina - ver el texto

CV - capacitor variable - ver texto

B1 - 6 V - 4 pilas pequeñas

S1 - Interruptor simple

C1, C5 - 10 uF - capacitor electrolítico

C2 - 2n2 - capacitor de cerámica

C3 - 100 nF - capacitor de cerámica o poliéster

C4 - 220 uF - capacitor electrolítico

R1, R4 - 1 k ohms - resistores - marrón, negro, rojo

R2 - 100 k ohms - resistor - marrón, negro, amarillo

R3 - 150 k ohms - resistor - marrón, verde, amarillo

Varios: Placa de circuito impreso, caja para montaje, soporte de pilas, botón para el potenciómetro, ferrita, hilos, soldadura, etc.
