Este temporizador transistorizado tiene una configuración ultra simple, accionando un relé en intervalos que se pueden ajustar entre algunos segundos hasta varios minutos.
El circuito que describimos utiliza sólo dos transistores accionando un relé de 6 V después de un intervalo de tiempo que depende de C1 y del ajuste del potenciómetro.
El tiempo obtenido es dado por la siguiente fórmula:
Dónde:
β1 y β2 son las ganancias de los transistores
El circuito se alimenta con 4 pilas y el consumo mayor sólo se produce cuando se activa el relé.
Un interruptor de presión (S2) deshace el relé y se reinicia el tiempo.

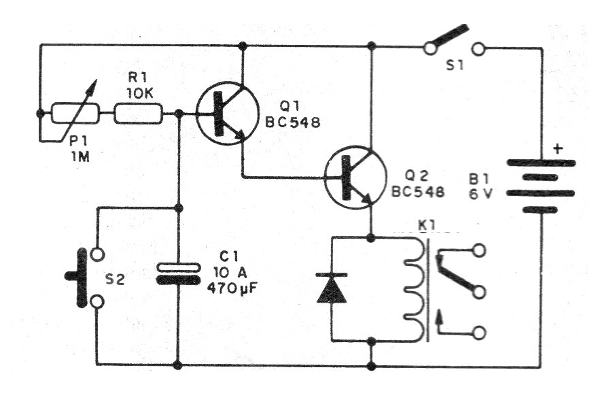

En la figura 1 tenemos el diagrama completo del temporizador.
El montaje se puede realizar tanto en una matriz de contactos como en una placa de circuito impreso.

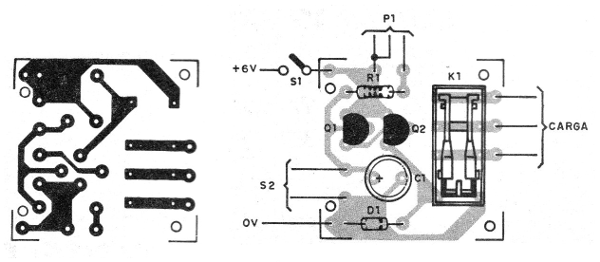

La placa para el montaje, basada en relés DIL se muestra en la figura 2.
Observe la posición de los transistores y la polaridad, tanto del diodo como del capacitor electrolítico.
Los resistores son de 1/8 W con cualquier tolerancia.
Para usar, basta con conectar la alimentación, ajustar P1 para el tiempo deseado y presionar S2 para asegurar que el recuento salga de cero, con el capacitor totalmente descargado.
El electrolítico es para 6 V o más de tensión de trabajo y debe ser de buena calidad, sin fugas.
Q1, Q2 - BC548 - transistores NPN de uso general
D1 - 1N4148 - diodo de uso general
K1 - Relé de 6 V - ver texto
B1 - 6 V - 4 pilas pequeñas
S1 - Interruptor simple
S2 - Interruptor de presión NA
C1 - 10 a 1 000 uF - capacitor electrolítico - ver el texto
R1 - 10 k ohms - resistor - marrón, negro, naranja
P1 - 1 M ohms - pote
Varios:
Placa de circuito impreso, soporte de pilas, caja para montaje, hilos, soldadura.
