40 W de audio digital con el STA370BWS (ART574S)

ST Microelectronics (www.stmicro.com) presentó un nuevo circuito integrado, el STA370BWS que permite el montaje de un eficiente sistema de audio digital, utilizando la tecnología Sound Terminal (tm). El circuito integrado puede proporcionar dos canales de 20 W en carga de 8 ohms o dos canales de 9 W y uno más de 20 W en cargas de 8 ohms con 18 V de alimentación.

En este artículo vamos a describir el uso de este componente que puede operar con tensiones de alimentación de 7,0 a 21,5 V siendo ideal para aplicaciones en sonido doméstico.

El circuito integrado STA370BWS puede operar en las siguientes configuraciones:

- Dos canales PWM de 2 x 20 W en carga de 8 ohms con 18 V + más salida PWM

- Dos canales de 20 W en carga de 8 ohms con 18 W más entrada estéreo.

- 2 + 1 canales binarios PWM (izquierdo, derecho y centro) de 2 x 9 W más 1 x 20 W.

Las capacidades de carga son de 11 W en 8 ohms con 14 V ternario y 20 W en 4 ohms con 14 V ternarios. El dispositivo todavía tiene otras características destacadas como tasas de muestreo seleccionables entre 32 y 128 kHz, todo con cartografía y programación digital I2C. En la figura 1 tenemos el circuito básico utilizando este componente.

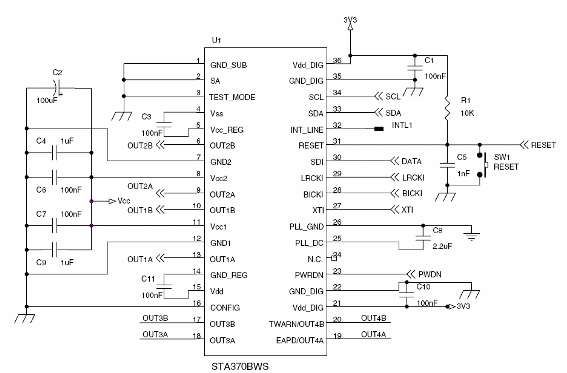

   Figura 1 - Circuito básico del amplificador.
   Figura 1 - Circuito básico del amplificador.



En la figura 2 tenemos los filtros de baja frecuencia conectados en las salidas para acoplamiento de los altavoces.

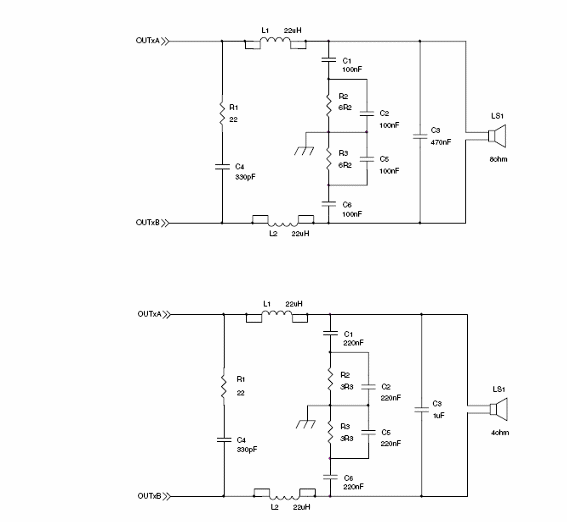

Figura 2 - Filtros de salida para los altavoces.
Figura 2 - Filtros de salida para los altavoces.



Más información sobre este componente se puede obtener del datasheet disponible en el sitio web de ST Microelectronics.
