Driver de 12 V para Transductor Piezo Alimentado por 3 V (ART572S)

La Maxim (www.maxim-ic.com) en su Application Note2914 describe un circuito que permite aplicar una señal de 12 Vpp a un transductor piezoeléctrico a partir de alimentación de 3 V.

Este circuito está indicado para aplicaciones portátiles que utilizan altavoces piezoeléctricos, consistentes en una bomba de carga en la que se utilizan dos amplificadores operativos del MAX4410.



La idea de aplicar tensión mayor en estos transductores es que su rendimiento sólo es bueno con tensiones por encima de 8 Vpp, lo que significa que en aplicaciones con 3 V de alimentación esa función es necesaria.

El MAX4410 consiste en un dispositivo que combina un amplificador para auriculares y una bomba de carga inversora que aplica una tensión negativa de 6 V a partir de los 3 V positivos de la alimentación.

Se obtiene así una tensión de salida de 6 Vpp que, con la ayuda del inductor puede ser aumentada para aplicar a la carga una tensión de 12 V.

En la configuración BTL adoptada, el canal derecho del amplificador sirve como amplificador maestro. Se fija la ganancia del dispositivo y alimenta uno de los lados del altavoz piezoeléctrico, al mismo tiempo que proporciona la señal al canal izquierdo.

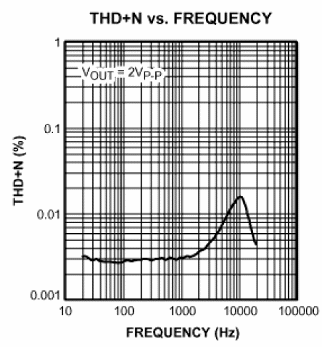

El canal izquierdo invierte la polaridad de la señal y alimenta el otro lado del altavoz. El circuito se ha probado con un altavoz WM-R57A de Panasonic que se obtiene un buen rendimiento. La curva de la distorsión armónica en función de la frecuencia se da en la figura 1.

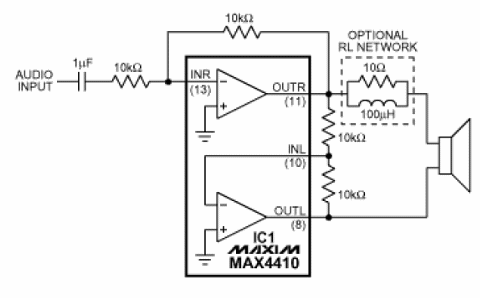

En la figura 2 tenemos el circuito completo de esa aplicación.
