Control de Tom Activo (ART558S)

   La mayoría de los diseños de amplificadores o incluso tipos obtenidos en kits no incluyen un control de tono apropiado. Cuando muchos tenemos un control de tono pasivo que antes atenúa determinadas frecuencias de las que las refuerza; actuando pues de una manera inversa al deseado. El simple control de tono que describimos puede ser la solución ideal para el diseño del lector que necesite este recurso, pero sin pérdidas y con buena calidad de audio.

   Los controles de tono normalmente se agregan a los preamplificadores en los diseños más elaborados de ahí que la mayoría de los circuitos de amplificadores de potencia no presentan este recurso.

   Sin embargo, muchos lectores a veces parten de un amplificador de potencia como algo definitivo que van a usar de inmediato, cuando entonces sienten la falta de un control de tonalidad.

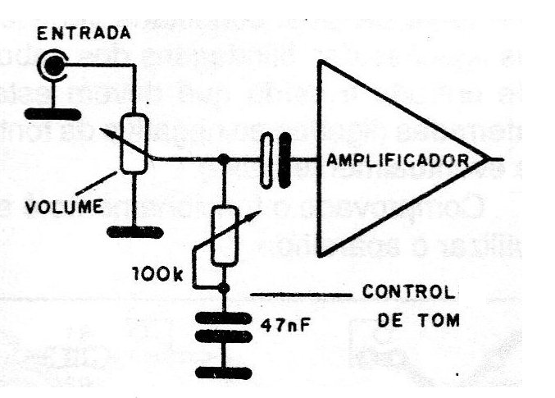

   Una versión simple, pero no muy interesante es la que hace uso de componentes pasivos, una especie de filtro pasa bajas, como muestra la figura 1 que antes atenúa los agudos de lo que refuerza, los graves lo que puede traer inconvenientes a la calidad final del audio .



Figura 1 - Control de tono simplificado
Figura 1 - Control de tono simplificado



   El ideal para un diseño simple de amplificador es un control de tono universal del tipo Baxandall que presenta una cierta ganancia para compensar pérdidas en el propio sistema.

   El circuito que presentamos utiliza un solo transistor de uso general y tiene una sensibilidad que permite su operación con señales del orden de 200 mV cuando tenemos entonces una baja tasa de distorsión.

   La alimentación en el rango de 9 a 18 V podrá ser aprovechada en el propio amplificador ya que la corriente drenada no sobrepasa algunos miliamperios.



EL CIRCUITO

   El control de tono es del tipo Baxandall donde la retroalimentación es retirada del circuito de colector del transistor a través de C6 siendo aplicada a la base del transistor vía C4.

   Las resistencias R5 y R6 fijan el punto de operación del transistor, pudiendo eventualmente ser alterados en función de las características de la fuente de señal.

   El transistor opera en la configuración de emisor común, lo que proporciona una buena ganancia, aunque la impedancia de entrada no es muy elevada.

   Sin embargo, fuentes de señal convencionales como cápsulas fonográficas, pequeños mezcladores, radios, etc. pueden excitar perfectamente este circuito que hasta puede proporcionar un aumento de sensibilidad en relación a muchos amplificadores de potencia.



MONTAJE

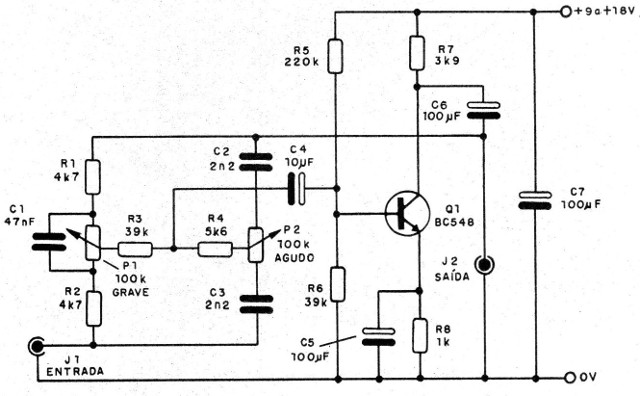

En la figura 2 tenemos el circuito completo del control de tono.



   Figura 2 - Diagrama del control de tono
   Figura 2 - Diagrama del control de tono

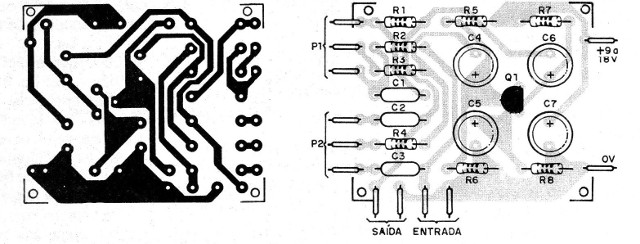

   La disposición de los componentes en una placa de circuito impreso se muestra en la figura 3.



   Figura 3 - Placa para el montaje
   Figura 3 - Placa para el montaje



   Recordamos que los cables de paso de señales deben ser todos blindados para no haber la captación de zumbidos, lo que es válido también para la conexión de los potenciómetros de control de tonalidad.

   Los resistores son todos de 1/8 o ¼ W con 10 o 20% de tolerancia y los capacitores más pequeños pueden ser de poliéster o cualquier tipo recomendable para audio.

   Los electrolíticos son para 25 V o una tensión de trabajo poco mayor de lo que se pretende usar en la alimentación.

   El control puede ser instalado en la propia caja del amplificador, o bien en caja propia que preferiblemente debe ser metálica para servir de blindaje.

   Los jack de entrada son de acuerdo con las fuentes de señal que se usan normalmente (RCA, por ejemplo). La salida puede ser eliminada si el aparato se conecta directamente al circuito amplificador.

   Para una versión estéreo deben montarse unidades iguales con potenciómetros de doble tono, para que haya actuación simultánea en los dos canales.



PRUEBA Y USO

   El control de tono se intercalada entre la fuente de señal y la entrada del amplificador como se muestra en la figura 4.



Figura 4 - Conexión al amplificador
Figura 4 - Conexión al amplificador





Si hay roncos cuando no hay fuente de señal conectada, compruebe las conexiones de los blindajes de los cables de entrada y salida que deben estar conectados a tierra (conectados al negativo de la fuente y eventualmente caja).

   Comprobado el funcionamiento es sólo utilizar el aparato.



Q1 - BC548 o equivalente - transistores NPN de uso general

P1 y P2 - 100 k - potenciómetros lineales

R1 y R2 - 4k7 - resistores (amarillo, violeta, rojo)

R3 - 39 k - resistor (naranja, blanco, naranja)

R4 - 5k6 - resistor (verde, azul, rojo)

R5 - 220 k - resistor (rojo, rojo, amarillo)

R6 - 39 k - resistor (naranja, blanco, naranja)

R7 - 3k9 - resistor (naranja, blanco, rojo)

R8 - 1k - resistor (marrón, negro, rojo)

C1 - 47 nF - capacitor de poliéster

C2 y C3 - 2112 - capacitor de poliéster

C4 - 10 uF - capacitor electrolítico

C5, C6 y C7 - 100 uF - capacitores electrolíticos

J 1 y J2 - jack de entrada y salida - ver texto

Varios: placa de circuito impreso, botones para los potenciómetros, cables blindados, caja para montaje (opcional - ver texto), tornillos de fijación, tuercas, soldadura, etc.
