Compresor Para Micrófono (ART551S)

   Obtenga mayor rendimiento para su transmisor de radioaficionado (PX o PY) manteniendo constante el nivel de modulación, independientemente del nivel de su voz. Con el compresor descrito tenemos una ganancia variable para el micrófono, llevando la modulación cercana al 100% independiente de la intensidad de la señal de entrada.

   No basta con tener buena potencia en la salida de un transmisor para tener un buen rendimiento en una transmisión. De nada sirve que su portadora llegue con toda la intensidad en la estación distante si su modulación está "débil" a punto de dificultar el entendimiento de su mensaje.

   Como la modulación depende de la potencia de los circuitos de audio y ésta varía con el nivel de su voz no es muy fácil mantener el habla de forma constante que tengamos siempre el rendimiento máximo en una transmisión.

   Hay, sin embargo, circuitos que pueden hacerlo con cierta facilidad. Son los compresores de micrófono o también llamados "mikes de ganancia" que consisten en preamplificadores con una curva de ganancia logarítmica.

   Estos circuitos tienen una ganancia de amplificación muy alta cuando el nivel de señal en la entrada es bajo, y una ganancia pequeña cuando el nivel de señal es alto.

   De esta forma, si la fuente de señal es un micrófono, tendremos en la salida un nivel de señal para modulación constante incluso cuando hablamos alto o bajo.

   En este circuito tenemos una señal de 300 mV en la salida incluso cuando la señal suministrada por el micrófono varía entre 2 y 100 mv, como muestra la figura 1.

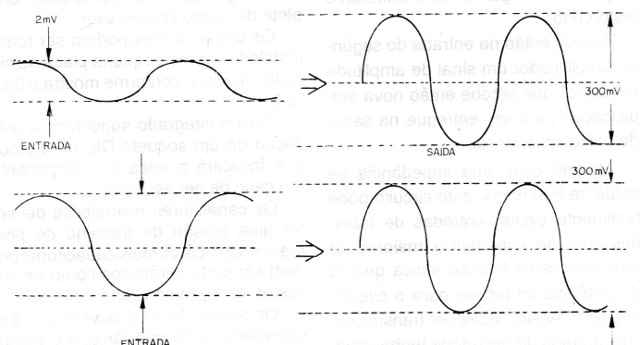

   Figura 1 - Actuación del circuito
   Figura 1 - Actuación del circuito



   De esta forma, una vez ajustado el nivel de modulación al 100% con 300 mV de salida, no necesitamos preocuparnos por hablar siempre con el mismo volumen de voz para obtener el máximo de nuestro equipamiento.

   El circuito se alimenta con 12 V de fuente simple, lo que quiere decir que se puede incorporar fácilmente a su sistema móvil o alimentado por la misma fuente de un sistema fijo, o una fuente con buen filtrado y regulación, por separado.



  Características

Tensión de alimentación: 12 VCC

Corriente consumida: 10 mA (tip.)

Impedancia de entrada: 100 k

Impedancia de salida: 600 ohms

Rango de señal de entrada: 2 mV a 100 mV

Señal de salida: 300 mV

Distorsión máxima: 0,2%



COMO FUNCIONA

   La base del proyecto es un doble amplificador operacional integrado del tipo MC1458.

   Cada uno de los amplificadores de este integrado tiene las mismas características del 741.

    De esta forma, nada impide que a falta del integrado original el layout de la placa sea modificado para usar dos 741 en lugar del MC1458.

   En cada uno de los amplificadores la red de realimentación determina la ganancia y el rango de frecuencias de operación.

   De esta forma R4 y R5 determinan la ganancia, y C3 y C4 determinan el rango de frecuencias pasante. Si el lector desea un sonido más grave para su circuito bastará aumentar los valores de C3 y C4.

   La entrada se realiza por medio de un potenciómetro que opera como divisor de tensión controlando la sensibilidad del circuito, en función del tipo de micrófono usado.

   La ganancia logarítmica es dada por la red formada por los resistores R7, R8, R9 y R11, los diodos D1 y D2 y los capacitores C7 y C8.

   Esta red actúa como un atenuador automático que corta las señales más intensas, manteniendo siempre el nivel de su salida en la pista deseada para el amplificador siguiente sin, sin embargo, distorsionarlo.

   Tenemos entonces en la entrada del segundo amplificador una señal de amplitud constante que recibe entonces nueva amplificación para ser entregada en la salida de baja impedancia.

   Incluso con una impedancia de salida de 600 ohms, este circuito puede fácilmente excitar entradas de transmisores de impedancia mayores, ya que esta especificación indica cuánto de potencia se dispone para el circuito siguiente.

   Así, cualquier transmisor cuya entrada de micrófono tenga una impedancia mayor que 600 ohms y que se excite con 300 mV puede funcionar con este circuito.



MONTAJE

   En la figura 2 tenemos el diagrama completo de nuestro compresor.

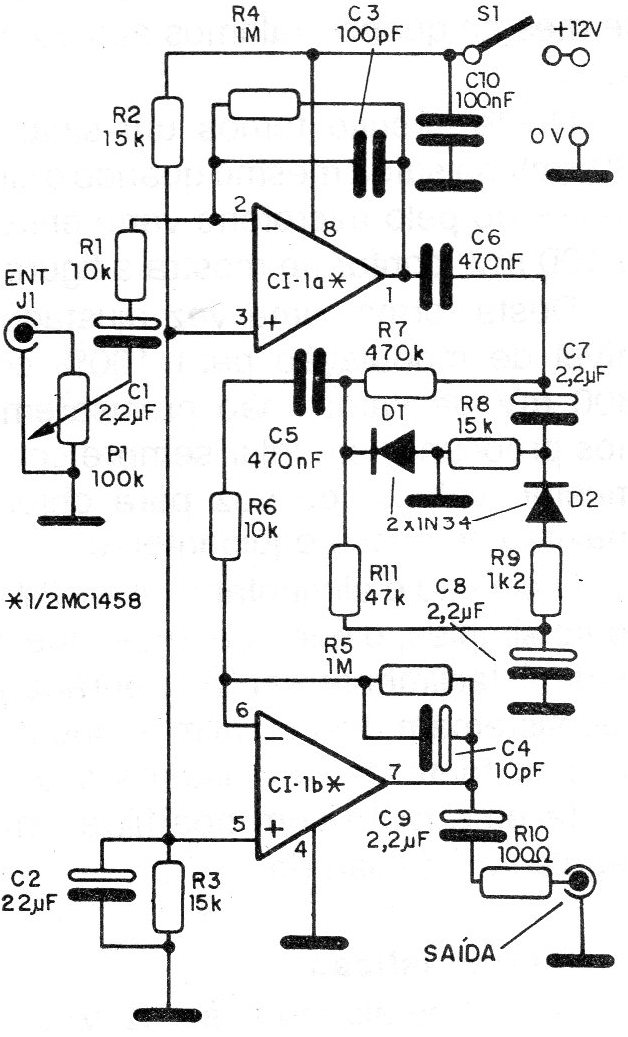

Figura 2 - Diagrama completo del compresor
Figura 2 - Diagrama completo del compresor





Los componentes se pueden instalar en una pequeña placa de circuito impreso como se muestra en la figura 3.

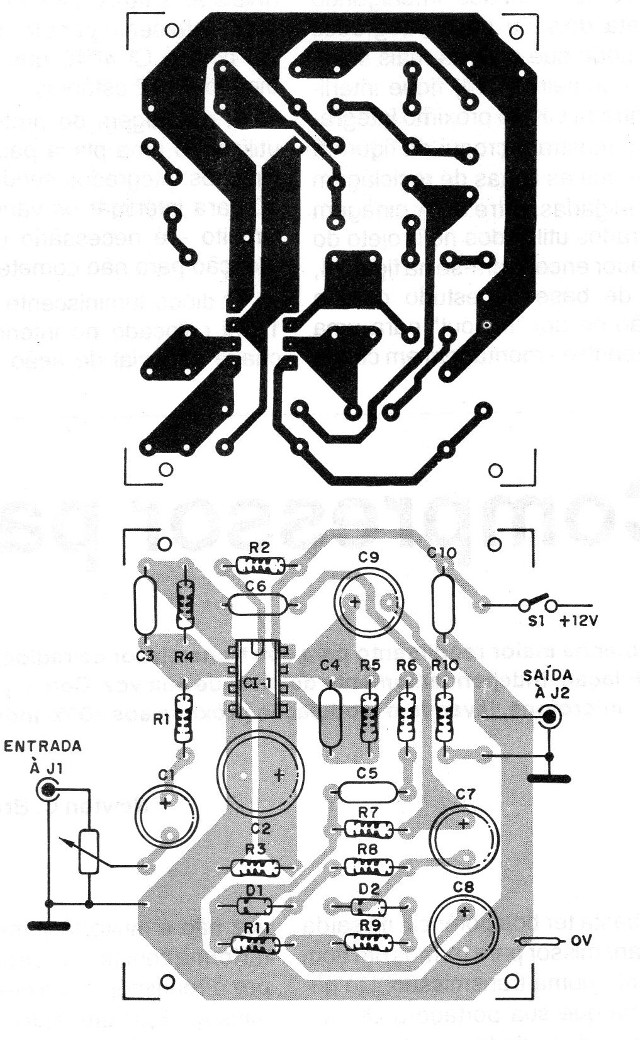

Figura 3 - Placa para el montaje
Figura 3 - Placa para el montaje





   Para el integrado sugerimos la utilización de un zócalo DlL de 8 pines que facilitará el cambio del componente en caso de necesidad.

   Los capacitores electrolíticos deben tener una tensión de trabajo de al menos 12 V. Los demás capacitores pueden ser tanto cerámicos como de poliéster, según el valor.

   Los diodos D1 y D2 deben ser obligatoriamente de germanio, y el potenciómetro P1 puede incorporar la llave que enciende y apaga el aparato.

   Los resistores son de 1/8 o ¼ W con tolerancias de 5 a 20% y para entrada y salida de la señal debemos usar cable blindado para evitar la captación de zumbidos.

   El jack de entrada debe ser de acuerdo con el enchufe del micrófono disponible.

Ya para la salida podemos usar un jack común con un cable con dos enchufes de conexión al transmisor, o simplemente un cable blindado con un enchufe de acuerdo con la entrada del micrófono del transmisor.

   Es interesante montar el aparato en caja de metal, ya que ligando a ella el negativo de la alimentación, tendremos un mejor blindaje para el circuito con menor probabilidad de captación de zumbidos.

  Para conexión a la fuente debemos utilizar cables de colores diferentes.



PRUEBA Y USO

   Para probar el aparato podemos conectarlo a la entrada de un transmisor o incluso de un amplificador de audio común.

   En realidad, la utilización de este circuito con amplificadores comunes consiste en un recurso muy eficaz para la escucha de conversaciones.

   La mayor ganancia con un nivel menor de conversación permite cubrir áreas mayores de lo que sería posible con un amplificador común.

   En la figura 4 mostramos el modo de instalar el aparato con un transmisor.





Figura 4 - Uso con un transmisor
Figura 4 - Uso con un transmisor

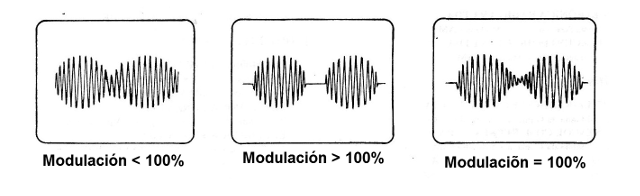

   Ajustamos P1 para obtener la mejor modulación con cualquier nivel de voz. El uso de un osciloscopio permite evaluar la modulación con mucha mayor eficiencia, como muestra la figura 5.



Figura 5 - Formas de señal de modulación
Figura 5 - Formas de señal de modulación





Para ello podemos inyectar en la entrada del circuito una señal de 1 kHz inicialmente con 2 mV y luego con 100 mV.

   En la salida del circuito debemos tener señales con la misma amplitud para las dos intensidades de señales de entrada.

   Comprobado el funcionamiento es sólo usar el aparato, no preocupándose más en hablar más cerca o más lejos del micrófono para obtener siempre la misma modulación máxima.



CI-1 - MC1458 - circuito integrado dual operativo

D1 y D2 - 1N34 - diodos de germanio - o equivalente

P1 - 100 k - potenciómetro (con llave)

S1 - Interruptor simple (conjugado a P1)

C1, C7, C8 y C9 - 2,2 uFx 12 V - capacitores electrolíticos

C2 - 22 uF x 12V - capacitor electrolítico

C3 y C4 - 10 pF - capacitor de cerámica

C5 y C6 - 470 nF - (474 o 0,47) - capacitores de poliéster o cerámicos

C10 - 100 nF - capacitor de cerámica (104 o 0,1)

R1 y R6 - 10 k X 1/8 W - resistores (marrón, negro, naranja)

R2 y R3 - 15 k x 1/8 W - resistores (marrón, verde, naranja)

R4 y R5 - 1 M x 1/8 W - resistores (marrón, negro, verde)

R7 - 470 k x 1/8 W - resistor (amarillo, violeta, amarillo)

R8 - 15 k x 1/8 W - resistor (marrón, verde, naranja)

R9 - 1k2 x 1/8 W - resistor (marrón, rojo, rojo)

R10 - 100 ohms x 1/8 W - resistor (marrón, negro, marrón)

J1 y J2 - jack de entrada y salida

Varios: placa de circuito impreso, zócalo para el circuito integrado, caja para montaje, cables blindados, botón para el potenciómetro, hilos, soldadura, etc.
