Aplicaciones diferentes para el 555 (ART455S)

   El circuito integrado 555 es uno de los más versátiles con que todo el proyectista de equipos electrónicos puede contar. Sin embargo, no todos saben explorar todas las posibilidades de este componente. En este artículo damos tres aplicaciones diferentes para el circuito integrado 555 y que pueden ser de gran utilidad para el banco de circuito de los lectores.

   El circuito integrado 555 (timer / oscilador) se puede utilizar de diversas formas en circuitos prácticos que pueden incluso sorprender a los lectores menos acostumbrados a trabajar con este componente.

   En este artículo damos tres configuraciones diferentes utilizando este integrado:





Generador de Rampa Lineal

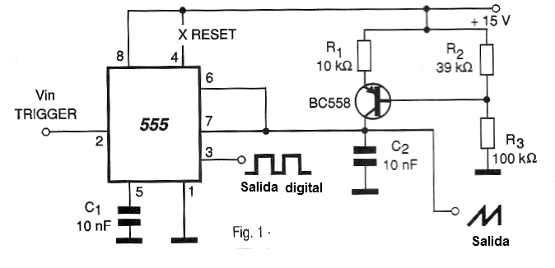

   El circuito presentado en la figura 1 genera una rampa lineal cuya frecuencia depende del valor de C2 y de R1.








   La frecuencia límite para el 555 está alrededor de 500 kHz, sin embargo, para mayor linealidad este circuito sólo debe ser utilizado en frecuencias mucho menores.

   Entre las aplicaciones posibles para este circuito están las bases de tiempo para osciloscopio o incluso circuitos de adquisición de datos.

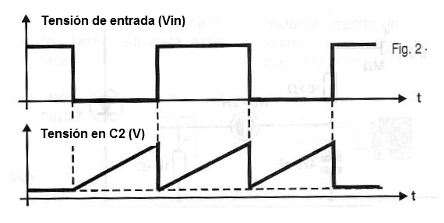

   En la figura 2 tenemos la forma de onda obtenida en este circuito.












   Como podemos ver, el transistor forma con los componentes de polarización de base una fuente de corriente constante para la carga del condensador C2.

   En la entrada de Reset se puede tener un control externo del instante en que el circuito empieza a generar la rampa lo que puede ser de gran utilidad en muchas aplicaciones. La entrada de disparo (Vin) también es importante para las aplicaciones que se deben sincronizar externamente.



Detector de Pulso Ausente

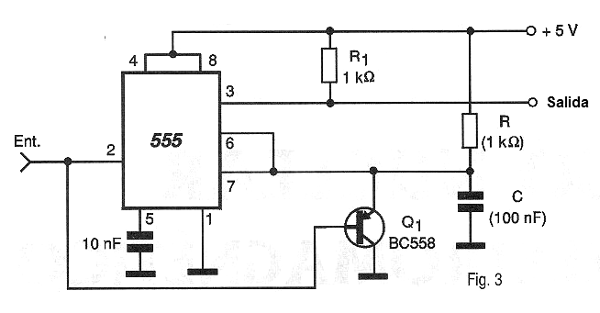

   El circuito mostrado en la figura 3 es bastante interesante en aplicaciones de control y alarmas.










   Este circuito detecta cuando falta uno o más pulsos en un punto de pulsos constante que se aplica a su entrada.

   La constante de tiempo R C debe calcularse de modo que sea un poco mayor que la dada por la frecuencia de la señal de entrada. De esta forma, en ausencia de un pulso en la entrada, hay tiempo para el circuito temporizar el pulso y volver a cero presentando así en su salida una transición negativa, como muestra el gráfico de la figura 4.










    Entre las aplicaciones de este circuito tenemos un eslabón de protección en el que se envía a través de un hilo una señal rectangular de frecuencia fija. Si este eslabón es interrumpido (hilo cortado) el detector colocado en el otro extremo del hilo acusa la falta de las muñecas y genera una señal de disparo.

   Otra aplicación sería en un sistema de monitoreo de datos en el que la ausencia de un pulso de sincronismo para la captura de estos datos puede fácilmente ser detectada disparando algún sistema de aviso.

   Observe que la alimentación de 5 V hace que este circuito sea compatible con la tecnología TTL.



Convertidor DC / DC

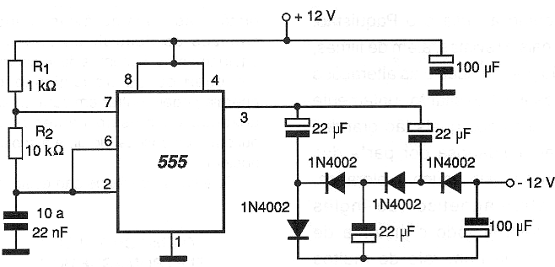

   En la figura 5 tenemos un convertidor que genera una tensión negativa a partir de una fuente positiva de tensión.












   La corriente disponible en la salida de esta fuente es del orden de sólo algunos micro-campos, pero puede ser utilizada en circuitos de polarización, lo que puede ser importante en determinadas aplicaciones que involucran amplificadores operacionales con fuente simétrica operando en régimen de muy baja potencia.

   El circuito opera como un oscilador cuya frecuencia depende del condensador conectado a los pines 6/2 y tiene en la salida un triplicador de tensión invertido para generar tensiones negativas.

   Observamos que el valor de -12 V generado es "abierto", es decir, sin carga y que el circuito no tiene regulación. Una regulación puede ser implementada realimentando el circuito con la propia tensión de salida.

   El circuito también funciona con otras tensiones de entrada, en el rango de 5 a 15 V, sin problemas.
