Sirena Francesa (ART1341S)

   ṡQué tal un efecto sonoro diferente? Una legítima sirena francesa como de los vehículos que usted ve en el cine. Conectado a un amplificador de buena potencia usted puede animar fiestas, dar señales de alerta, despertar toda vecindad y espantar ladrones en un sistema de alarma, e incluso usarlo un vehículo, respetando las limitaciones legales.

Aunque el artículo es de 1982, todos los componentes usados todavía son comunes en nuestro mercado.

   El circuito es relativamente simple con componentes que no ofrecen dificultades de obtención y su montaje no esconde ningún misterio.

   Usted simplemente necesitará un amplificador adicional con la potencia de acuerdo con el sonido que desee, y alimentado de modo que depende del uso.

   Para una alarma portátil puede utilizar micro-amplificador de esta serie, mientras que para sistemas de mayor potencia, cualquier otro tipo de amplificador común.



   COMO FUNCIONA

   Son cuatro los bloques que forman el sistema de funcionamiento de esta sirena, como muestra la figura 1.

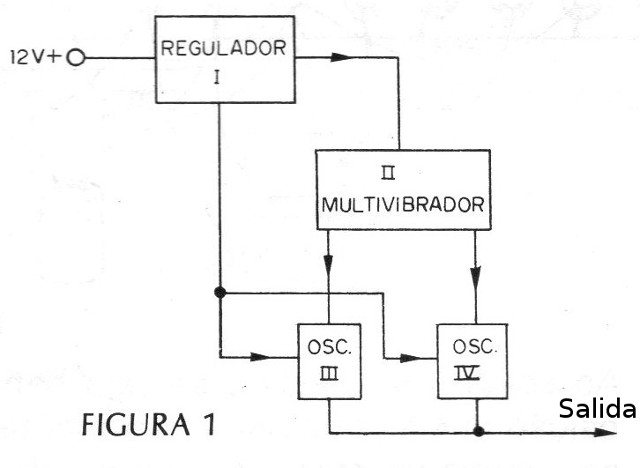

Figura 1 - Diagrama de bloques
Figura 1 - Diagrama de bloques



    El primer bloque es de un regulador-reductor de tensión que utiliza un solo transistor y un diodo zener. Su propósito es permitir que pequeñas variaciones de la tensión de 12 V de alimentación no influya en el funcionamiento de la sirena.

   El segundo bloque es de un multivibrado asequible que opera en una frecuencia relativamente baja cuya finalidad es dar los dos tonos o modular la sirena.

   Los capacitores C1 y C2 de este multivibrador son los que determinan las variaciones del sonido.

   El tercer y cuarto bloques son similares formados por dos osciladores de doble T en los que la frecuencia determinada en el primero por C4, C5, C3 por C7, C5 y C9 en el segundo.

   Estos osciladores producen oscilaciones amortiguadas cuando excitados por el multivibrador, llevando así a variaciones de tono que recuerdan la sirena francesa.

   Las señales de estos dos osciladores se mezclan y se llevan a una salida común de donde se pueden aplicar a un amplificador de audio.

   El nivel de señal es relativamente bajo siendo necesario utilizar un amplificador de buena sensibilidad.



MONTAJE

   En la figura 2 tenemos el circuito completo de la sirena con todos los componentes y sus valores.



Figura 2 - Circuito completo de la sirena
Figura 2 - Circuito completo de la sirena | Haga click en la imagen para ampliar |





En la figura 3 tenemos la versión en puente de terminales, relativamente grande en vista del número de componentes.





Figura 3 - Versión en puente de terminales
Figura 3 - Versión en puente de terminales | Haga click en la imagen para ampliar |





La versión en placa de circuito impreso se muestra en la figura 4.

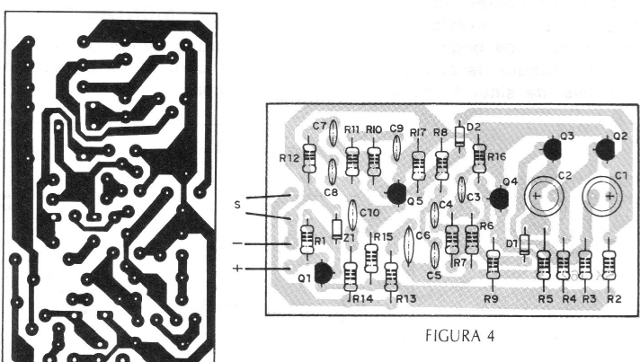

Figura 4 - Versión en placa
Figura 4 - Versión en placa





Para el montaje, los siguientes cuidados principales deben ser tomados:

a) Al soldar los transistores vean bien su posición que es dada por el lado aplanado. Sólo se utilizan transistores NPN.

b) Al soldar el diodo zener, D1 y D2 observe su polaridad.

c) Los electrolíticos son componentes polarizados y deben observarse su posición en la placa.

d) Los demás capacitores sólo necesitan tener sus valores observados en el montaje. Sea rápido, porque los capacitores cerámicos son delicados.

e) Los valores de los resistores son dados por las bandas de colores.

f) La posición del cable de salida con polaridad correcta es importante y debe utilizarse el cable blindado. Para el cable de alimentación se debe observar la polaridad. También en el caso de cable de alimentación sin blindaje este debe ser corto.



PRUEBA Y USO

   Para prueba y uso necesitará un amplificador común haciendo la conexión de la sirena del modo indicado en la figura 5.

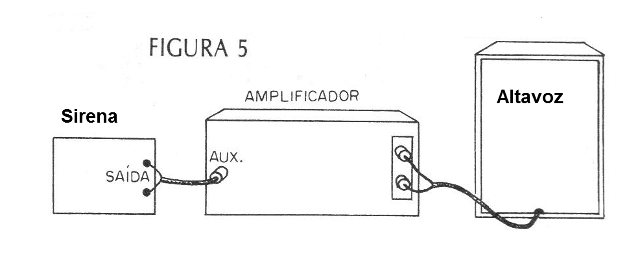

Figura 5 - Conexión al amplificador
Figura 5 - Conexión al amplificador





La entrada auxiliar (AUX) es la mejor en los amplificadores de sonido comunes.

   Conecte el amplificador a medio volumen y alimente la sirena con una tensión de 12 V, verificando su funcionamiento.

   Si hay ronquido, compruebe el blindaje del cable de salida o utilice fuente, compruebe su filtro invirtiendo eventualmente la posición del cable de alimentación (red).



Q1, Q2, Q3, Q4, Q5 - BC548 o equivalente - transistores

Z1 - 10 V x 400 mW - diodo zener

D1, D2 - 1N914 - diodos de silicio

R1 - 330 R x 1/8 W - resistor (naranja, naranja, marrón)

R2, R5 - 1 k x 1/8 W - resistor (marrón, negro, rojo)

R3 - 39 k x 1/8 W - resistor (naranja, blanco, naranja)

R4 - 33 k x 1/8 W - resistor (naranja, naranja, naranja)

R6, R7, R10, R11 - 100 k x1 / 8 W-resistores (marrón, negro, amarillo)

R8 - 3k3 x 1/8 W - resistor (naranja, naranja, rojo)

R9 - 6k8 x 1/8 W - resistor (azul, gris, rojo)

R12 - 6k8 x 1/8 W - resistor (marrón, gris, naranja)

R13, R14 - 27 k x 1/8 W - resistores (rojo, violeta, naranja)

R15 - 10 k x 1/8 W - resistor (marrón, negro, naranja)

R16, R17 - 22 k x 1/8 W - resistores (rojo, rojo, naranja)

C1, C2 - 100 uF x 16V - capacitores electrolíticos.

C3 - 22 nF - capacitor de cerámica

C4, C5 - 10 nF - capacitores cerámicos

C6, C10 - 100 nF - capacitores cerámicos

C7, C8 - 4n7 - capacitores cerámicos

C9 - 22 nF - capacitor de cerámica

Varios: placa de circuito impreso o puente de terminales, caja para montaje, hilos, etc.
