Alarma de Vibraciones para Pescadores (ART1086S)
- Details
- Category: Artículos Técnicos y Proyectos
- Written by Super User
La electrónica también puede traer interesantes contribuciones al ocio. El proyecto que describimos es un ejemplo. El circuito descrito emite una señal auditiva cuando algún pescado empieza a "pellizcar" o tirar de la línea levemente, posibilitando así que el pescador esté atento a la fisilla final. Simple de montar, es alimentado por pilas, con un consumo muy bajo de corriente en la condición de espera.
No necesitamos varas especiales o equipos sofisticados para adaptar este aparato a nuestra línea de pesca.
El sensor es simplemente un pequeño gancho por donde pasa la línea y que dispara de modo temporizado una alarma sonora cuando cualquier pequeño tirón es detectado.
El circuito tiene un consumo muy bajo en la condición de espera lo que significa que puede quedarse muchas horas encendido sin problemas para las pilas que lo alimenta.
Fácil de montar se puede instalar en una pequeña caja plástica y luego fácilmente colocada en posición de funcionamiento en cualquier lugar.
CARACTERÍSTICAS
Tensión de alimentación: 6 o 9 V (pilas o baterías)
Corriente en reposo: 1 mA (tip.)
Corriente en funcionamiento: 5 mA (tip.)
Temporización: 5 segundos (pudiendo ser modificada)
COMO FUNCIONA

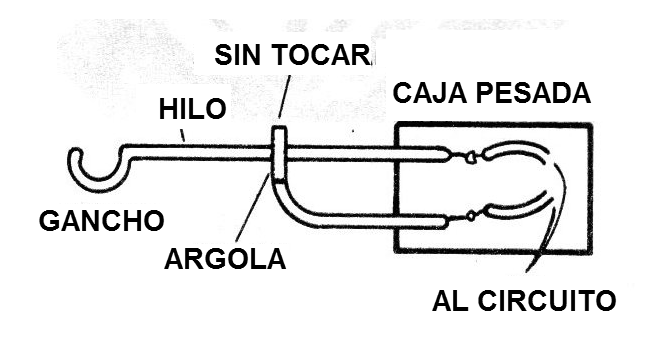

El sensor es un pequeño gancho que tiene un vástago que pasa por una argolla sin colocar en la condición de reposo. La línea debe ser enlazada en el gancho para modificar su posición si se estira, como se muestra en la figura 2.
Este sensor funciona como un interruptor NA (normalmente abierto) conectado en la entrada de disparo (pin 2) de un monoestable con el integrado 555.
La temporización de algunos segundos de este monoestable es dada por R2 y C1.
Cuando por un instante el gancho toca la anilla por una pequeña vibración de la línea, el perno 2 del 555 se lleva al nivel bajo provocando su disparo. El resultado es que la salida del integrado va al nivel alto por un intervalo de tiempo determinado por R2 y C1.
C1 se puede cambiar en el rango de 1 a 100 nF según la duración deseada para el llamado.
El 555 controla dos osciladores hechos alrededor de las puertas de Cl-2a y Cl-2b de un 40938.
Un oscilador es de audio, determinando la tonalidad de la señal de alerta, y el otro es un oscilador lento que determina su modulación o intermitencia.
El reproductor puede modificar los valores de R3 y R4 si desea un tipo de sonido distinto del original.
Las señales de los dos osciladores se combinan en las dos últimas puertas de Cl-2 que funcionan entonces como un amplificador digital y búfer excitando un pequeño transductor cerámico.
El sonido de este transductor es lo suficientemente fuerte para que una persona pueda oírlo a varios metros, sobre todo si el lugar de pesca es silencioso.

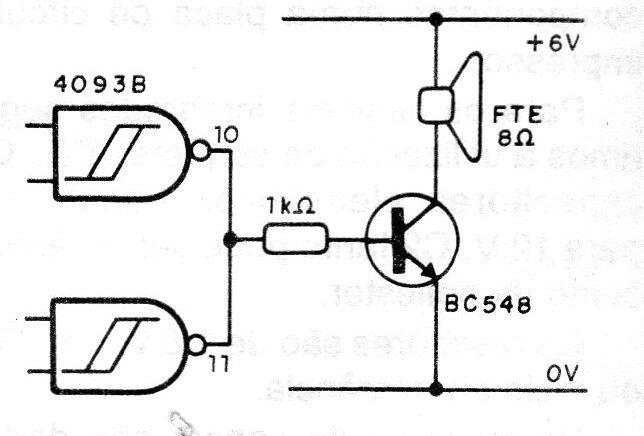

Es claro que existe la posibilidad de tener un sonido más fuerte con una etapa transistorizada excitando un pequeño altavoz, como muestra la figura 3.
Sin embargo, con este paso, la corriente en el disparo aumenta bastante disminuyendo así la durabilidad de las pilas o la batería usadas en la alimentación.
El circuito puede ser alimentado con tensiones entre 6 y 9 V obtenidas de 4 pilas pequeñas o de una batería de 9 V. Evidentemente, la autonomía de las 4 pilas pequeñas será mucho mayor que la batería de 9 V.
MONTAJE

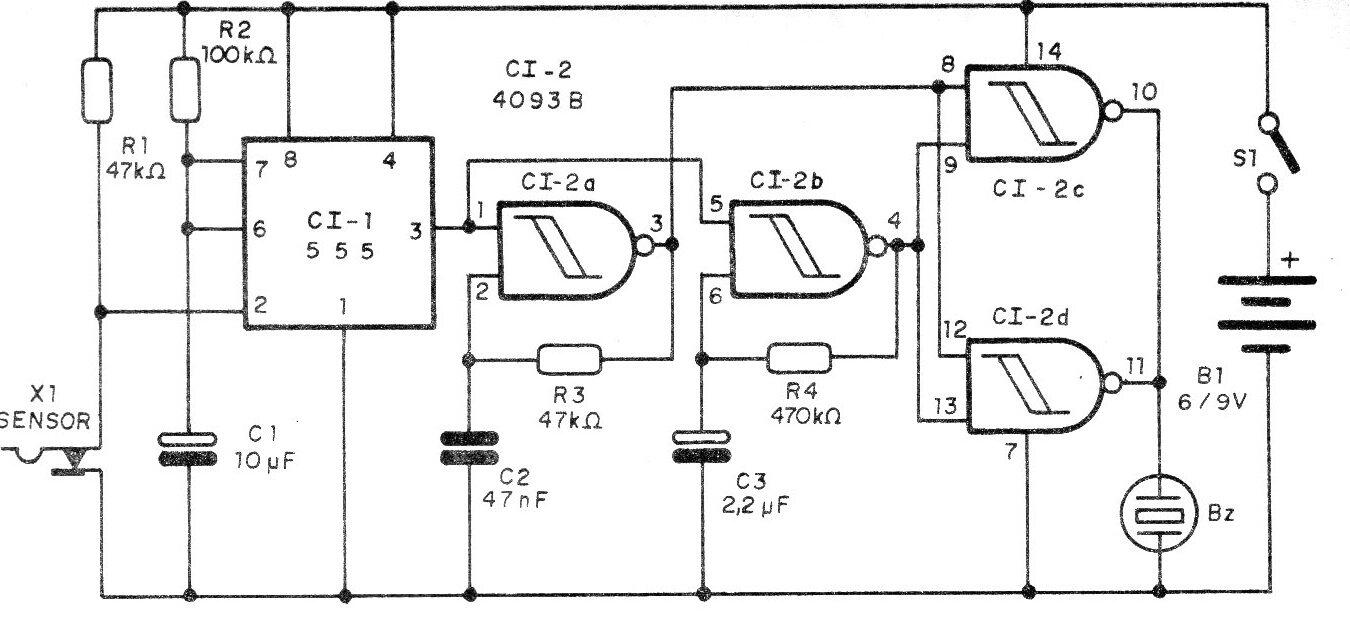

El diagrama completo del aparato se muestra en la figura 4.

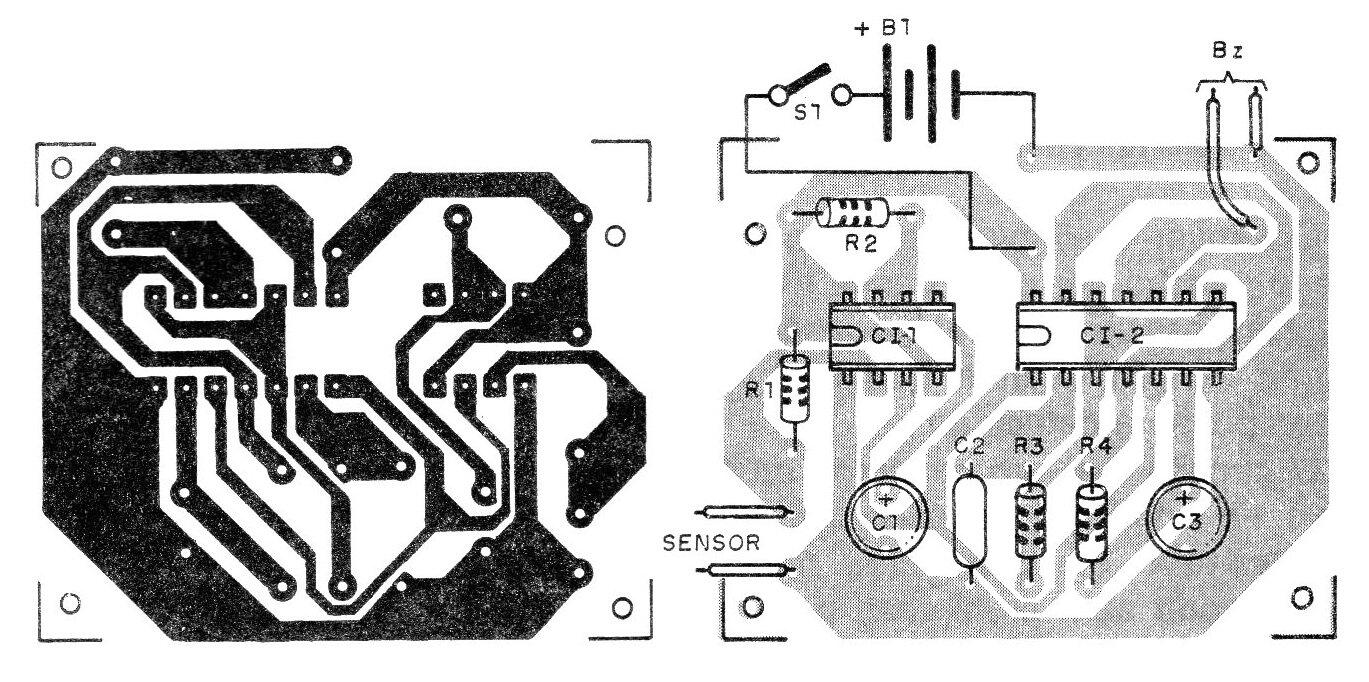

En la figura 5 tenemos la disposición de los componentes en una placa de circuito impreso.
Para los circuitos integrados sugerimos el uso de sockets DlL. Los capacitores electrolíticos pueden ser para '2 V.
C2 tanto puede ser cerámico como de poliéster.
Los resistores son de 1/8 W con un 5% o más de tolerancia.

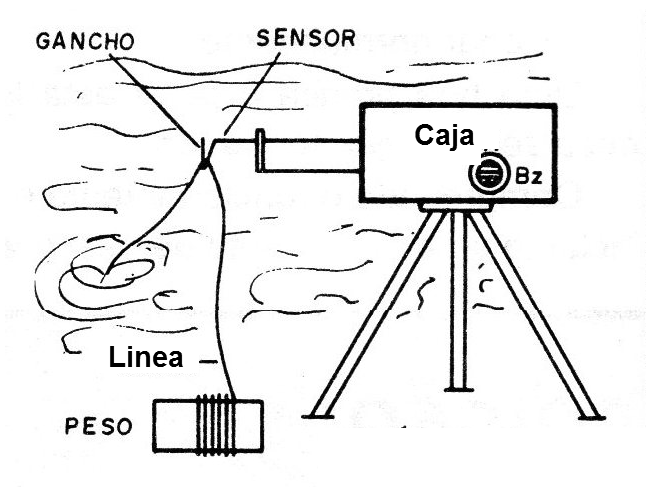

Los detalles del sensor se dan en las explicaciones sobre el funcionamiento, debiendo el mismo montarse en un objeto o base pesada para facilitar su instalación. Un trípode sería interesante, pues podría incluir elementos para la fijación también de la vara de pescar.
El transductor es del tipo piezoeléctrico pasivo, es decir, sin oscilador interno, e incluso un tweeter piezoeléctrico sin el transformador interno puede ser usado.
Los orificios en la caja deben estar previstos para la salida del sonido.
PRUEBA Y USO
Para probar basta conectar el sensor al circuito y moverlo ligeramente con los dedos en el sentido del gancho hacer contacto con la argolla. Debe ocurrir el disparo del circuito con la emisión de bips.
El disparo es temporizado, parando después de unos segundos. Un nuevo toque debe provocar un nuevo disparo.
Funcionando en lugares húmedos o en una atmósfera salada (a orillas del mar) puede haber una lenta oxidación del sensor que con el tiempo evita el disparo.
Cuando esto comienza a ocurrir, el sensor debe ser lijado y limpio para volver a funcionar normalmente.
Una buena práctica es hacer esta limpieza siempre que se utilice.
Comprobado el funcionamiento es sólo incluirlo al equipo de pesca.
CI-1 - 555 - circuito integrado
CI-2 - 4093B - circuito integrado CMOS
BZ - transductor piezoeléctrico
S1 - interruptor simple
X1 - sensor - ver texto
B1 - 6 o 9 V - batería o pilas
R1 y R3 - 47 k ohms - resistencia (amarillo, violeta, naranja)
R2 - 100 k ohms - resistor (marrón, negro, amarillo)
C1 - 10 uF - capacitor electrolítico
C2 - 47 nF (473 o 0,047) - capacitor de cerámica o poliéster
C3 - 2,2 uF - capacitor electrolítico
Varios: conector de batería, soporte de pilas, placa de circuito impreso, caja para montaje, hilos, sockets para los integrados, soldadura, etc.
