Una sirena potente se puede utilizar para varios propósitos. Puede ser usada en sistemas de alarma para ahuyentar a intrusos o incluso para advertir que el enemigo "cayó" en una trampa.

Este artículo fue originalmente incluido, uno de mis libros sobre espionaje.

   La sirena que damos en la figura 1 sirve para circuitos operando con tensiones de 6 a 12 voltios y alimenta un altavoz con buena potencia.

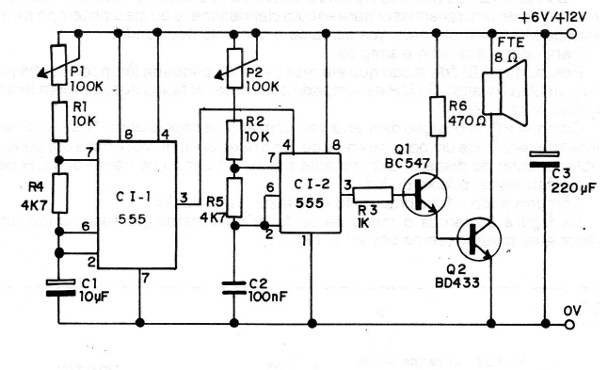

Figura 1 - Sirena potente
Figura 1 - Sirena potente





   P1 ajusta la cadencia del sonido, mientras que P2 ajusta su tono. El transistor de potenciaTlP42 debe montarse en un radiador de calor mientras que el altavoz debe ser de buena calidad para un mayor rendimiento del sonido.

  Preferiblemente debe montarse en un pequeño altavoz.





SEMICONDUCTORES

CI-1 y CI-2 - 555 - circuitos integrados

Q1 - BC547 o equivalente -transistor NPN de uso general

Q2 - BD433 - transistor NPN de potencia



RESISTORES

P1 y P2 - 100 k - trimpots

R1 y R2 - 10 k - resistores (marrón, negro, naranja)

R3 - 1k - resistor (marrón recto rojo)

R4 y R5 - 4,7 k - resistores (amarillo, violeta, rojo)

R6 - 470 ohms - resistor (amarillo, violeta, marrón)



CAPACITORES

C1 - 10 uF x 16V - capacitor electrolítico

C2 - 100 nF - capacitor de cerámica o poliéster

CS - 220 uF x 16V - capacitor electrolítico



VARIOS

FTE - 4 ó 8 ohms - altavoz pesado

Placa de circuito impreso, sockets para los integrados, radiador de calor para Q2, altavoz de cables, etc.
