Scrambler Telefónico (ART373S)

   Una posibilidad interesante de volverse incógnita en una llamada telefónica consiste en enviar por la línea una señal que no pueda ser entendido por alguien que oiga la grabación. Un tipo de equipo interesante para este propósito es el "scrambler" o barajador.

Este artículo forma parte de uno de mis libros de espionaje publicado en los años 80.

   Se trata de un circuito que modifica la frecuencia de la voz antes de transmitirla por la línea, de modo que resulte incomprensible. En el receptor se debe utilizar un decodificador.

   En la figura 1 tenemos un circuito para transmisión por radio de una señal barajada.



Figura 1 - Un scrambler simple
Figura 1 - Un scrambler simple





   En la recepción sacamos la señal del hablante del receptor y lo aplicamos al circuito idéntico conectado a la entrada de un amplificador.

   En el circuito de la figura 2 tenemos tanto la transmisión y la recepción de la señal por teléfono.

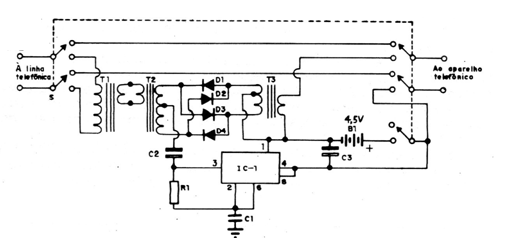

Figura 2 - Transmisión y recepción
Figura 2 - Transmisión y recepción





   Para usar se coloca la llave S en la posición confidencial, después de hacer la llamada con la llave S en la posición normal. Debemos oír un tono del oscilador indicando el funcionamiento del sistema. La conversación puede continuar normalmente, de forma confidencial.





SEMICONDUCTORES

D1, D2, D3 y D4 - Diodo1N4148

IC1 - 555 - circuito integrado



RESISTORES

R1 - 1 k x 1/8 W (marrón, negro, rojo)



CAPACITORES

C1 - 100 nF x 250 V - epoxi o poliéster

C2 - 2,2 uF x 63 V - electrolítico

C3 - 47 uF x 10 V - electrolítico



VARIOS

T1, T2 y T3 - Transformador de audio del tipo salida Push-pull para transistores (1 k x 2/8 ohmios con toma central)

B1 - 4,5 V - 3 pilas o batería

S1 - Llave 4 x 2
