Un proyecto para el hobista que da sus "puntadas" en otros sectores, como la carpintería, cerrajería o reparación de vehículos. Se trata de un control de velocidad para taladros, que hará que su servicio sea mucho más agradable.
Uno de los problemas de los taladros eléctricos para la red de 110 V o 220 V, es su velocidad única.
Como para cada tipo de trabajo existe una velocidad ideal de operación, podemos decir que no siempre la utilización de esta útil herramienta se hace de acuerdo con lo que sería necesario para un trabajo perfecto.
Lo que proponemos en este artículo es un control de velocidad para taladros comunes de pequeño tamaño (3/4 ") para la red local, tanto de 110 V como de 220 V.
El control actuará en una banda que permite obtener velocidades bastante reducidas, lo que puede ser muy interesante para los trabajos más delicados.
El montaje del aparato es muy sencillo y se utilizan pocos componentes.
Podemos recomendar este circuito para los aficionados aún principiantes en la electrónica y que desean aprender con una realización simple, pero de gran utilidad.
COMO FUNCIONA
Este control tiene la configuración tradicional.
Se trata de un control por retardo de fase, con un triac del tipo TIC226.
El triac se conecta en serie con el taladro para proporcionar su alimentación.
En la conducción del triac se conecta un circuito de disparo, formado por una lámpara neón, dos resistores, un potenciómetro y un capacitor (marcados por NE-1, R1, R2, P1 y C1).
Conforme a la resistencia presentada por el potenciómetro, la carga del capacitor puede ser más rápida o más lenta, tardando entonces más o menos para alcanzar la tensión de disparo de la lámpara neón, en torno a 80 voltios.
Sólo cuando la tensión de la lámpara de neón alcanza el punto de disparo, es que el triac se conecta, conduciendo la corriente hacia el motor.
De este modo, en función de la alimentación de corriente alterna de la red local, podemos, por la regulación de P1, hacer el disparo del triac al inicio o al final de cada semiciclo.
Si el disparo es al principio, en la posición de menor resistencia del potenciómetro, la conducción será casi total y la potencia del motor será casi máxima (casi decimos, pues siempre hay un pequeño retardo).
Si el disparo es al final del semiciclo, poca corriente se conduce y la potencia será mínima.

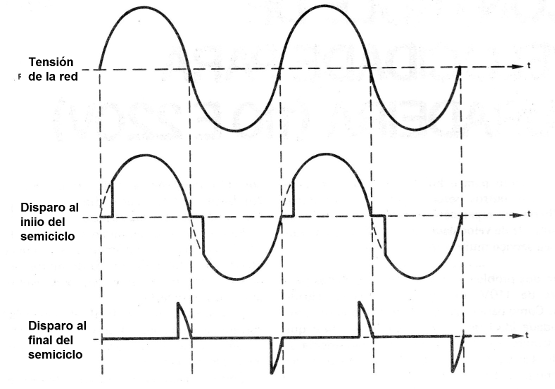

Un gráfico para demostrar lo que ocurre se muestra en la figura 1.
Entre el máximo y el mínimo de resistencia del potenciómetro P1, podemos obtener cualquier velocidad del motor.
Un punto importante de este tipo de circuito es que el control es hecho por pulsos, lo que significa que el motor a velocidades menores prácticamente no tiene el problema de la inercia.
El torque del motor se mantiene incluso en las velocidades más bajas. La velocidad varía mucho, pero el torque se mantiene.
El aparato está montado para permitir su utilización con otros tipos de herramientas, tales como lijadoras, sierras tico-ticas e incluso lámparas comunes (no usar lámparas fluorescentes).
Una llave permite la conexión directa, en cuyo caso el control es retirado del circuito, con la alimentación de toda la tensión disponible.
MONTAJE

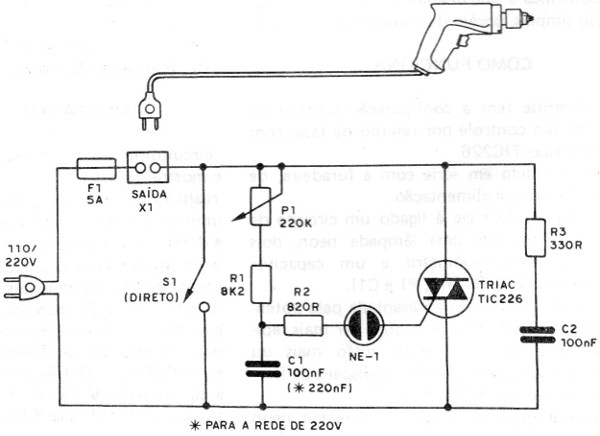

El circuito completo del control de velocidad se muestra en la figura 2.

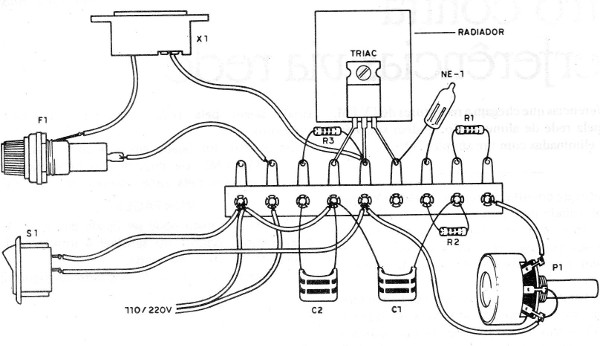

La realización del aparato en un pequeño puente de terminales, que se fijará sobre una base aislante y después dentro de la caja, se da en la figura 3.
Los siguientes son los principales cuidados con el montaje y la obtención de los componentes:
El triac es del tipo TIC226 (no utilice equivalente!), Que debe estar dotado de un pequeño radiador de calor, principalmente si su taladro requiere más de 200 W de potencia.
El triac debe tener una tensión de trabajo de 200 V si su red es de 110 V y de 400 V si su red es de 220 V.
La lámpara neón es del tipo común NE-2H o equivalente, con terminales paralelos, como podemos ver por el diseño en puente.
El potenciómetro es de 220 k, lineal o log.
Observe el orden de conexión para que el control no actúe al revés.
Los dos capacitores deben tener alta tensión de trabajo. Se sugieren los tipos de poliéster, con al menos 450 V de tensión de trabajo si su red es de 110 V y al menos 600 V si su red es de 220 V.
Los resistores son comunes. El resistor R1 debe ser de ½ W o 1 W, ya que se calienta ligeramente a altas velocidades.
El fusible F1 es de 5 A, sirviendo para proteger el aparato.
El resto del material puede ser elegido según la voluntad de cada uno. El cable de alimentación, la toma de salida y la caja, son estos componentes.
PRUEBA
Para probar el aparato usted puede conectar provisionalmente una lámpara incandescente de 40 a 100 W en la salida.
Conecte el aparato a la red de alimentación y gire P1. La lámpara debe aumentar gradualmente de brillo, indicando el funcionamiento del control.
¡Después, es sólo experimentar su herramienta y usar!
Nota: todos los controles que utilizan triacs y SCRs pueden generar pequeñas interferencias en aparatos cercanos. Si este es su caso, artículoFiltro Contra Interferencias como evitar este problema.
Triac - TIC226 - triac para su red de alimentación
NE-1- lámpara neón NE-2H o equivalente
P1 - 220 k - potenciómetro
S1 - interruptor simple
C1, C2 - 100 nF x 450 V - capacitores de poliéster
R1 - 8k2 x ½ W - resistencia (gris, rojo, rojo)
R2 - 820 ohms x ¼ W - resistencia (gris, rojo, marrón)
R3 - 330 ohms x ¼ W - resistor (naranja, naranja, marrón)
F1 - fusible de 5 A
X1 - toma de alimentación
Varios: caja para montaje, puente de terminales, cable de alimentación, hilos, soldadura, etc.
Atención: para la red de 220 V puede ser necesario utilizar para C1 un capacitor de 220 nF para obtener mayor rango de control.
