Explorando el TLV854x Amplificador RRIO Nanopower (ART1071S)

   El TLV854x de Texas Instruments consiste en un amplificador Nanoipower que consume sólo 500 nA siendo indicado para aplicaciones como detectores de movimiento piroeléctricos, usando microondas, detectores de gas, termostatos y otros. El artículo que llevamos a los lectores se basa en el datasheet revisado de 2018 para los TLV8544, TLV8542 y TLV841.

   Las diferentes versiones de este amplificador RRIO (Rail to Rail Input and Output) indican el número de amplificadores disponibles en la carcasa.

   El TLV854x tiene un ancho de banda de 8 kHz y puede ser alimentado por tensiones de 1,7 a 3,6 V siendo disponible en diversos envoltorios conforme a la versión.

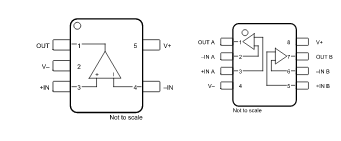

   En la figura 1 tenemos la versión simple y versión doble.



Figura 1 - Carcasas para la versión simple y doble
Figura 1 - Carcasas para la versión simple y doble



   Más información incluyendo la versión cuádruple se puede obtener en el datasheet que se encuentra en el enlace http://www.ti.com/lit/ds/symlink/tlv8542.pdf.

   En el datasheet el lector también podrá encontrar toda la información sobre el uso, como las características eléctricas, los máximos absolutos, los gráficos de rendimiento y mucho más.

     La corriente de polarización de entrada es de sólo 100 fA y la corriente drenada por canal es de 500 nA lo que hace este componente ideal para aplicaciones alimentadas por batería que requieren bajo consumo.

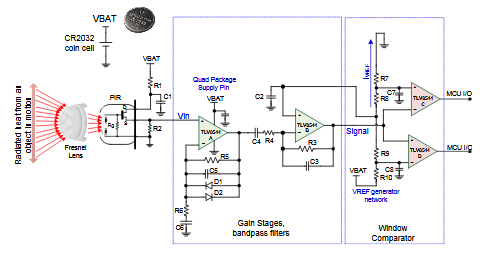

   Una aplicación para este componente es un detector de presencia con sensor piroeléctrico (PIR), mostrado en la figura 2.



Figura 2 - Detector de movimiento piroeléctrico
Figura 2 - Detector de movimiento piroeléctrico



   En el datasheet se puede encontrar información detallada sobre esta aplicación cuya alimentación se realiza con una sola batería de 3,3 V.

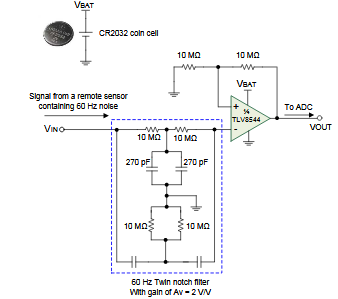

 . En la figura 3 tenemos un hecho rechazador (notch) usando el TLV8541 para la frecuencia de 60 Hz con alimentación simple de 3,3 V.



Figura 3 - Filtro notch
Figura 3 - Filtro notch



   Evidentemente, con los procedimientos de cálculo dados en el datasheet, los componentes pueden ser recalculados para operación en otras frecuencias.

   La característica de bajo consumo de este componente es tal que cinco de estos filtros pueden funcionar durante 9,5 años cuando son alimentados por una sola pequeña batería de litio CR2032. Estas baterías presentan una tensión inicial de 3 V y al final de la vida 2 V.
