Es un proyecto de uso general que puede ser de gran utilidad para aplicaciones diversas como conectar un ventilador, accionar una cerradura eléctrica, encender o apagar un electrodoméstico y mucho más. Se trata de un diseño sencillo de montar, utilizando una simple linterna como transmisor. El circuito es temporizado, lo que significa que se enciende o apaga algo por un intervalo de tiempo programado.

El circuito presentado opera con el foco de luz de una linterna, como muestra la figura 1. Cuando damos un toque en la linterna de modo que emita un breve pulso de luz, el sensor del control remoto capta esta muñeca accionando un relé por cierto intervalo de tiempo. Este relé se utilizará para controlar una carga de potencia, como un equipo conectado a la red de energía.

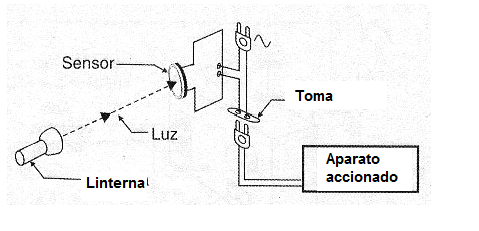

Figura 1 - El control remoto funciona como un interruptor que enciende o apaga el aparato controlado.
Figura 1 - El control remoto funciona como un interruptor que enciende o apaga el aparato controlado.





Podemos usarlo para abrir puertas eléctricas, conectar un ventilador de techo, accionar un equipo de sonido o televisor o aún encender la luz del balcón desde un breve toque de luz de los faros de un automóvil que llega. Sólo hay que enfocar una linterna o cualquier otra fuente de luz, para el sensor y dar un breve pulso de luz para que el relé sea accionado por el tiempo programado, para activar el dispositivo externo conectado a sus contactos.



Como funciona

Con el fin de obtener una unidad simple de usar, el circuito es alimentado por pilas comunes y tiene una toma, conectada a los contactos del relé. Esto facilita la conexión de los circuitos externos que deben ser controlados, en el caso de que sean alimentados por la red de energía. Así, cuando el foco de luz alcanza el LDR (usado como sensor), el monoestable 555 dispara manteniendo su salida en el nivel alto por un intervalo de tiempo determinado por C1 y por el ajuste de P2. Este intervalo de tiempo se puede ajustar entre algunos segundos hasta más de 15 minutos dependiendo del valor de C1.Con 1 M ohms para P2 y 1 500 uF para C1 el tiempo va más allá de 15 minutos. La salida del 555 excita directamente la base de un transistor que tiene por carga de colector un relé.

Los contactos de ese relé determinan lo que se puede controlar externamente. En la condición de espera, sin el relé accionado, el consumo del aparato es muy bajo. Esto significa que puede permanecer encendido durante un buen tiempo, esperando el mando del transmisor que nada más es que una linterna. Para obtener mayor directividad y sensibilidad el LDR debe montarse en un tubo opaco dotado de una lente convergente, como muestra la figura 2.

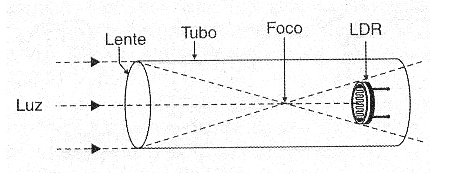

Figura 2 - Observe que el LDR no está exactamente en el foco de la lente, pero un poco para atrás para que la luz cubra toda su superficie.
Figura 2 - Observe que el LDR no está exactamente en el foco de la lente, pero un poco para atrás para que la luz cubra toda su superficie.





Este tubo debe colocarse para recibir la luz de la linterna que va a hacer el accionamiento del circuito. Es muy importante el posicionamiento del tubo, pues si recibe luz de otras fuentes que no sea de la linterna, puede ocurrir el accionamiento aleatorio. Esto ocurre en lugares muy iluminados, donde el funcionamiento puede ser más crítico.



Montaje

El circuito completo del mando a distancia se muestra en la figura 3

.

Figura 3 - Diagrama completo del mando a distancia. En el diagrama el relé representado es de dos contactos sólo, pero se pueden utilizar otros tipos.
Figura 3 - Diagrama completo del mando a distancia. En el diagrama el relé representado es de dos contactos sólo, pero se pueden utilizar otros tipos. | Haga click en la imagen para ampliar |





Su montaje en una placa de circuito impreso se muestra en la figura 4.

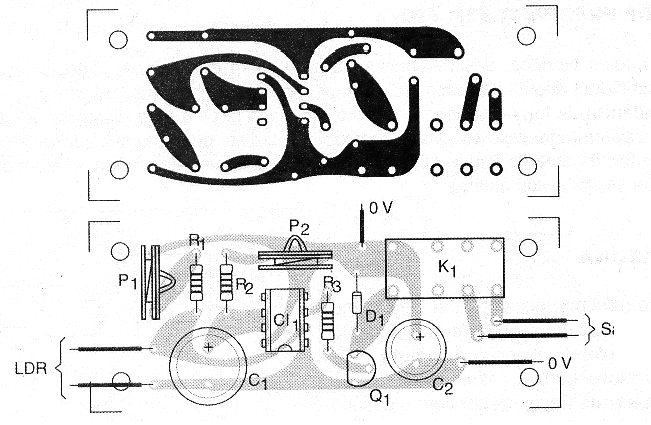

Figura 4 - Placa de circuito impreso, utilizando un relé de dos contactos reversibles con base DIL.
Figura 4 - Placa de circuito impreso, utilizando un relé de dos contactos reversibles con base DIL. | Haga click en la imagen para ampliar |





El LDR puede ser del tipo pequeño (0,5 cm) o incluso grande (2,5 cm). El conjunto cabe en una caja de plástico donde están los dos principales controles: sensibilidad (P1) y tiempo (P2). En el montaje se deben observar con cuidado las posiciones de los componentes polarizados.



Prueba y uso

Para probar, coloque P2 en la posición de menor resistencia (menor tiempo) conectando la alimentación del circuito. Coloque el tubo con el LDR de tal manera que no reciba iluminación fuerte. Conecte alguna carga para ser controlada por el circuito, como muestra la figura 5.

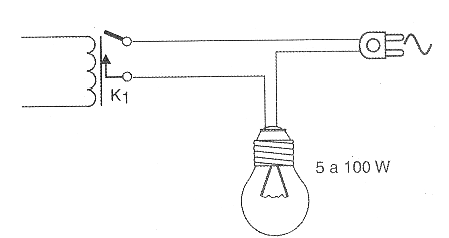

Figura 5 - Conexión del control remoto para controlar una lámpara común.
Figura 5 - Conexión del control remoto para controlar una lámpara común.





Vaya entonces ajustando P1 hasta que el relé se apague después de algún tiempo de accionado. Después, vaya pulsando una linterna delante del sensor y actuando sobre P1 hasta obtener el disparo. El relé cierra sus contactos accionando la carga por algunos segundos.

Obtenida la posición de mayor sensibilidad, continúe disparando el circuito con la linterna, ajustando P2 para verificar la temporización. Para usar, tenemos en la figura 6 una posibilidad interesante, que consiste en el accionamiento de un grabador o equipo de sonido.

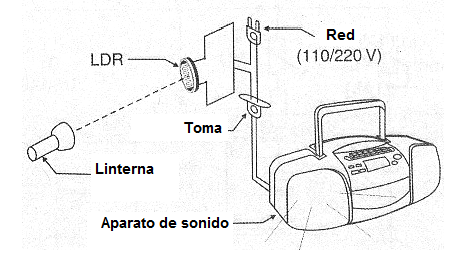

Figura 6 - Accionando un aparato de sonido con una linterna.
Figura 6 - Accionando un aparato de sonido con una linterna.





Con la linterna, en un breve pulso, acciona un equipo de sonido que asusta a un eventual perseguidor, o invasor de un local.



Cambiando de posición el LDR con P1 podemos obtener el accionamiento por la ausencia de luz en el sensor (sombra). En este caso, la unidad puede ser usada como alarma, conectando un circuito cuando alguien pasa delante del sensor, interrumpiendo la luz que incide en él.



CI-1 - 555 - circuito integrado - temporizador

Q1 - BC548 o equivalente - transistores NPN de uso general

D1 - 1N4148 - diodo de uso general

LDR - LDR redondo común

R1 - 10 k ohms x 1/8 W - resistor - marrón, negro, naranja

R2 - 22 k ohms x 1/8 W - resistor - rojo, rojo, naranja

R3 - 2,2 k ohms x 1/8 W - resistor - rojo, rojo, rojo

P1 - 1 M ohms - potenciómetro

P2 - 1 M ohms o 2,2 M ohms - potenciómetro

C1 - 1 000 uF x 12 V - capacitor electrolítico

C2 - 100 uF x 12 V - capacitor electrolítico

K1 - Relé de 6 V x 50 mA

S1 - Interruptor simple

B1 - 6 V - 4 pilas pequeñas

Varios:

Placa de circuito impreso, caja para montaje, soporte de pilas, hilos, soldadura, botones para los potenciómetros, etc.
