Además de los shields, que son placas que contienen microcontroladores periféricos como el Arduino, existen las llamadas placas Breakout o placas de "romper" si adoptamos una traducción. Estas tarjetas son muy importantes para los diseñadores, como veremos más adelante en este artículo.
Microcontroladores como el Arduino, PIC, MSP430 y muchos otros no pueden hacerlo todo solo en un proyecto, que necesitan los periféricos tanto para el control de aparatos, así como dispositivos de entrada.
Estos shields ó escudos como también son conocidos y que se tratan varias veces en este sitio son circuitos comunes que pueden ser utilizados para este propósito.
Los shields son relés, los FET de potencia y transistores bipolares que nos permiten hacer un microcontrolador controlar un motor paso a paso o un motor de corriente continua de alta corriente.
Sin embargo, hay otros periféricos que son útiles cuando se trabaja con un microcontrolador y estos son las llamas Placas de Breakout o Breakout Boards aún no tienen una expresión en español para su designación, pero que podrían ser llamados "Placas de Componentes".
Breakout Boards

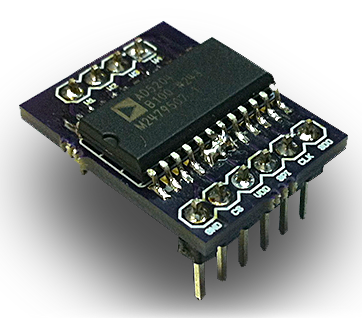

Como su nombre Inglés sugiere, estas tarjetas contienen un único componente que debido a sus reducidas dimensiones, no pueden ser conectados directamente a una placa de desarrollo para sus salidas y por lo que son "rotos" o ampliados con el fin de tener acceso a sus terminales, como se muestra en la figura 2.
Esto nos permite trabajar con este componente único acoplado a un microcontrolador, para desarrollar un proyecto para evaluar su funcionamiento, o para complementar un proyecto que requiere su presencia.
Este es el caso de un circuito integrado que tiene entonces sus pines accesibles de modo que puedan ser fácilmente conectados a un microcontrolador.

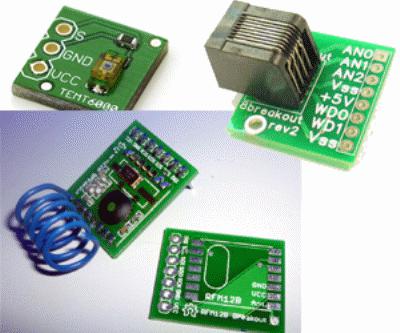

Es equivalente a una matriz de contacto, pero en la forma de una placa de circuito impreso con algún componente o componentes ya soldadas, como se muestra en la Figura 3.
Las ventajas de utilizar estas tarjetas son diferentes.
Además del hecho de tamaño, pues los circuitos integrados se pueden ser SMD en lugar de DIP convencional o DIL y no necesitan ser montados en las matrices de contacto, tenemos la ventaja de seguridad en los contactos, ya que podemos utilizar en las interconexiones la soldadura.
Esto permite la realización de asambleas más compactas como proyectos de IoT, y otros portátiles.
Otra ventaja es la posibilidad de utilizar la misma tarjeta en otros proyectos, simplemente, sin que los terminales de conexión del microcontrolador sean desoldados.
También podemos mencionar un hecho muy importante que facilita enormemente los desarrolladores es el hecho de que los nombres de los pinos están perfectamente identificados estas placas.
Ver que hay una diferencia entre un shield y una brakout board. Los shields contiene circuitos completos con ciertas funciones, siendo típicamente más mayores.
Las breakout boards contienen uno o unos pocos componentes específicos que se utilizan en las funciones de los componentes y que no contiene una función de circuito. Son más pequeños y más simples.
Por supuesto, en algunos casos, la función de una placa de brakout particular puede ser el mismo como un escudo, pero no siempre ocurre y si ocurre, la placa breakout puede hacer que el mismo más fácilmente.
Para trabajar con un breakboard hay que tener en cuenta una diferencia.
Ellos deben ter conexiones soldadas, lo que implica la necesidad de contar con un soldador y tener habilidades en este tipo de operación, cuidando siempre el exceso de calor.
También debe ser consciente de las tensiones que los componentes que contienen pueden apoyar por elegir la potencia adecuada, tanto de la propia placa de desarrollo como una fuente externa adicional.
En Mouser Electronics se pueden encontrar muchos tipos de Breakout Boards de varios fabricantes como veremos más adelante.
En la Figura 5, por ejemplo, tener un tablero del desbloqueo Ardafruit MCP9808 1782 que contiene un sensor de temperatura capaz de funcionar con tensiones de 2,7 a 3,3 V.
Véase además: http://www.mouser.com/ProductDetail/Adafruit/1782/?qs=sGAEpiMZZMsMyYRRhGMFNqfAsqVvK2G%252bGk7vhDqZ1mk%3d

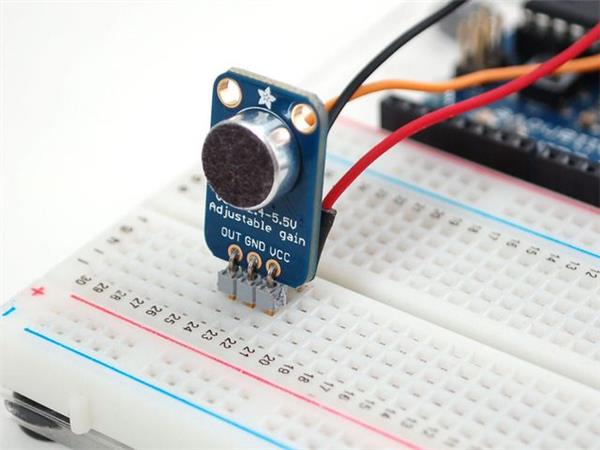

En la Figura 6 tenemos una Breakout Board que contiene un micrófono electret.
Ver más en:
Tenga en cuenta que esta tarjeta contiene pasadores que encajan en una matriz de contacto de la que puede ser acoplado al microcontrolador.

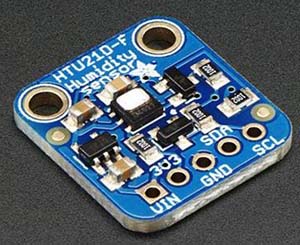

El tablero del desbloqueo se muestra en la Figura 7 contiene un sensor de humedad y un sensor de temperatura es fabricado por y disponible en Ardafruit Mouser en:
http://www.mouser.com/ProductDetail/Adafruit/1899/?qs=sGAEpiMZZMsMyYRRhGMFNmDDclviQzyaRUeZcCL57lk%3d

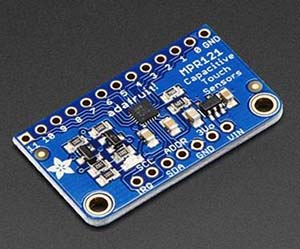

En la Figura 8 tenemos una tabla que contiene un sensor de toque capacitivos con 12 teclas sensibles al tacto.
Para la mayoría de estas tarjetas son herramientas de desarrollo que permiten juzgar su funcionamiento y el desarrollo del proyecto utilizando microcontroladores específicos como el Arduino.
Sugerimos que el lector tecle "breakout board" en lo sitio de busca de Mouser sitio (www.mouser.com) porque al lado de cada placa se puede acceder a la información técnica en hojas de datos.
