Transmisor de vídeo (TEL039S)

Este transmisor opera sólo con señales de vídeo compuesto, y sus señales se reciben en televisores analógicos comunes antiguos.

Esta es una modalidad de espionaje bastante sofisticada y que sólo requiere como equipo adicional una cámara de vídeo. En realidad, si el local vigilado posee un sistema de TV en circuito cerrado podemos localizar el cable que transmite las imágenes y retirar esta señal a un monitor distante.

El monitor pirata será accionado por una señal de radio, es decir, no habrá cable entre el cable de vídeo y el receptor. Y el mismo principio del llamado "clip telefónico" inalámbrico, que conecta en una línea telefónica un transmisor de radio. En este caso, la diferencia está en el hecho de que estamos conectando un transmisor de imágenes (vídeo).

El receptor consiste simplemente en un receptor de TV común que sintoniza la señal en una frecuencia libre.

Si el reproductor tiene una videocámara común, basta con conectar en la salida de vídeo el transmisor descrito y recibir su imagen a distancia.

La cámara puede quedar oculta y accionada por algún tipo de control remoto o automatismo como, por ejemplo, una célula fotoeléctrica que la encienda cuando la luz ambiente esté encendida, con la entrada de personas en el lugar.

El circuito es bastante simple de montar y compacto, lo que facilita su ocultación. El alcance varía entre 20 y 100 metros, dependiendo de la antena y de las condiciones locales para la propagación de la señal.



COMO FUNCIONA

Un solo transistor se utiliza como oscilador en una configuración bastante tradicional. En la figura 1 tenemos el diagrama completo del transmisor de vídeo en su versión básica.

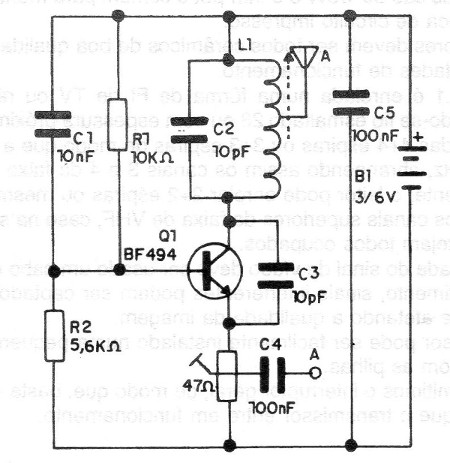

Figura 1 - Diagrama del transmisor
Figura 1 - Diagrama del transmisor



En este circuito, el capacitor C2 junto con L1 determina la frecuencia de operación. L1 es ajustable para poder determinar el canal libre de operación, normalmente el 3 o el 4.

La base del transistor es polarizada por los resistores R1 y R2 y el capacitor C3 proporciona un recorrido para la señal que realimenta el oscilador y, por lo tanto, mantiene las oscilaciones del circuito.

La señal de vídeo y aplicada en el transmisor del transistor, a través de un trimpot, cuya finalidad es ajustar el nivel de modulación.

Por medio de este trimpot el contraste de la imagen y ajustado en el nivel deseado, pues una sobremodulación causa una imagen cargada y si la modulación es insuficiente, la imagen queda sin contraste.

La alimentación del circuito se puede realizar con tensiones de 3 o 6 V obtenidas de 2 o 4 pilas pequeñas. Estas pilas pueden funcionar durante algunas horas en este circuito, lo que debe ser previsto en la planificación de la acción de espionaje.



MONTAJE

La placa de circuito impreso para este montaje se muestra en la figura 2.

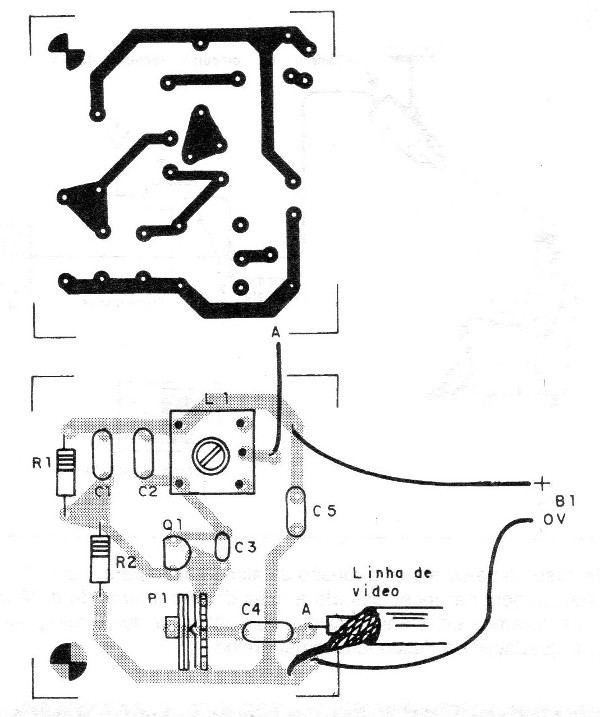

Figura 2 - Placa para el montaje
Figura 2 - Placa para el montaje



Los resistores son de 1/8 W y el trimpot es común para montaje vertical u horizontal en placa de circuito impreso.

Los capacitores deben ser todos cerámicos de buena calidad para que no ocurran inestabilidades de funcionamiento.

La bobina L1 y enrollada en un molde de Fl de TV o radio con núcleo ajustable, utilizando cable esmaltado 28 o con espesor próximo de ese calibre.

Se enrollan 4 + 4 espiras o 3 + 3 espiras de modo que la frecuencia entre 50 y 70 MHz, cubriendo así los canales 3 y 4 del rango de VHF.

Finalmente, el lector puede enrollar 2 + 2 espiras o incluso 1 + 1 espira para operar en los canales superiores del rango de VHF, si en su localidad los canales bajos están todos ocupados.

Para la entrada de la señal de vídeo se debe utilizar un cable corto y blindado. Sin este procedimiento, las señales interferentes pueden ser captadas, distorsionando la señal transmitida y afectando la calidad de la imagen.

El transmisor se puede instalar fácilmente en una pequeña caja de plástico junto con las pilas.

Vea que omitimos el interruptor general, de modo que, basta colocar las pilas en el soporte para que el transmisor entre en funcionamiento.



UTILIZACIÓN

Para ajustar el aparato, conecte a su entrada la salida de un aparato de vídeo o una videocámara. La salida conectada al circuito debe ser la de VIDEO OUT, ajustando inicialmente el núcleo de la bobina para que la señal sea captada en un canal libre del televisor.

Después, se ajusta P1 para obtener una imagen nítida.

Se reajusta el ajuste de la bobina para la mejor recepción.

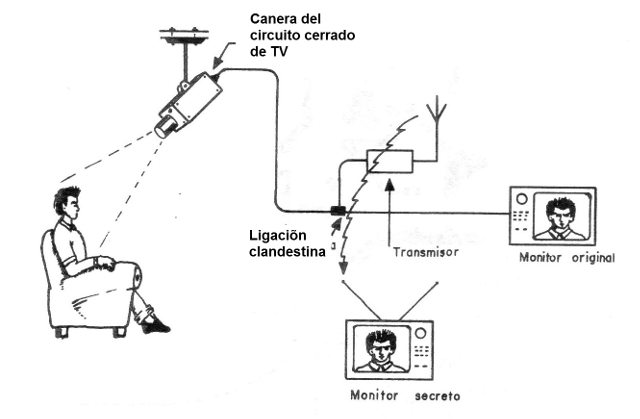

En la figura 3 tenemos el modo de hacer el "clip de vídeo" retirando la señal al transmisor del cable de un circuito cerrado de TV.



Figura 3 - Modo de uso
Figura 3 - Modo de uso



El transmisor debe estar bien posicionado de modo que haya mejor recepción.

La antena debe tener su longitud determinada experimentalmente entre 15 y 40 cm, para la mejor recepción y mayor estabilidad.

Esta antena no es más que un pedazo de hilo flexible encapado que, preferentemente, debe colocarse verticalmente y lejos de objetos metálicos.

Para utilizar el aparato sólo conectar su alimentación y supervisar la señal de vídeo en el televisor. Se puede usar una videocasete como receptor para hacer la grabación de alguna escena que se considere importante.

Un aumento del alcance del aparato puede ser obtenido con el cambio del transistor por un 2N2218, de R1 por un resistor de 15 k y R2 por 8,2 k ohmios.

En este caso, se debe elevar la tensión de alimentación a 9 o 12 V, en cuyo caso las señales pueden recibirse a más de 500 metros de distancia.

Sin embargo, recordamos que cualquier televisor de este radio puede sintonizar la señal, lo que facilita el descubrimiento del aparato.



Semiconductores:

BF494 o 2N2218 - transistores de RF



Resistores: (1/8% 5%)

R1 - 10 k ohms

R2 - 5,6 k ohms

P1 - 470 ohms - trimpot



Capacitores:

C1 - 10 nF - cerámico

C2 - 10 pF - cerámico

C3 - 10 pF o 15 pF - cerámico

C4, C5 - 100 nF - cerámica



Varios:

L1 - bobina - ver texto

B1 - 3 o 6V - pilas - ver texto

Placa de circuito impreso, soporte para pilas, molde para bobina, cable blindado con enchufe para entrada de vídeo, caja plástica, hilos, etc.
