Amplificador Selectivo Con MOSFET (ART476S)

   Utilizando un MOSFET de doble compacto, este circuito amplifica señales de una sola frecuencia, pudiendo funcionar como filtro en sistemas de control remoto, reconocedores de tono y en la eliminación de ruidos.

   La alimentación del circuito se realiza con sólo 9 V, y su ganancia es bastante buena, además de tener una impedancia muy alta de entrada.

   Este circuito se puede utilizar para dejar pasar las señales de audio cuyas frecuencias son determinadas por los componentes del doble T.

   El circuito tiene dos ajustes, ganancia y selectividad, lo que permite llevar la respuesta de frecuencia al punto ideal, conforme la aplicación.

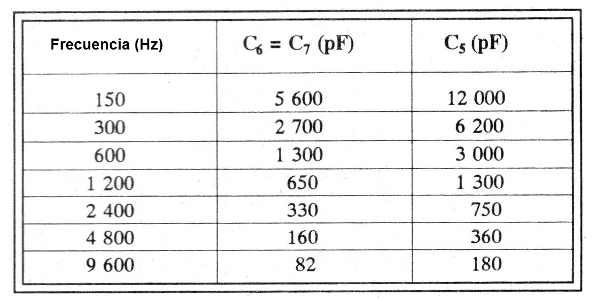

   Para los valores indicados en el diagrama, la frecuencia seleccionada es de. 1200 Hz, pero la tabla siguiente permite elegir los condensadores de doble T para otras frecuencias.










Para obtener selectividad deseada lo que tenemos y una etapa amplificadora con un FET de dos compuertas, y en una de las compuertas hacemos una realimentación que depende de la frecuencia a ser aceptada.

   Para este propósito tenemos un doble T, que es un circuito sintonizado en el que los componentes deben mantener las relaciones de valores indicadas en el diagrama.

   En la frecuencia sintonizada tenemos una fuerte realimentación que polariza la segunda conducción (G2) en el sentido de habilitar el circuito para que la ganancia sea mayor.

   En las otras frecuencias el circuito prácticamente se mantiene en corte, no dejando pasar la señal.

   P1 ajusta la ganancia y, por lo tanto, el punto en que ocurre la "aceptación" de la señal, polarizando la segunda compuesta. P2 ajusta la selectividad del circuito, actuando directamente sobre el doble T. El rango de operación de este circuito está entre aproximadamente 20 Hz y 20 kHz.

   En la figura 1 tenemos el diagrama completo del amplificador selectivo. La disposición de los componentes en una pequeña placa de circuito impreso, para una versión no agregada a otro proyecto, puede ser hecha conforme muestra la figura 2 .

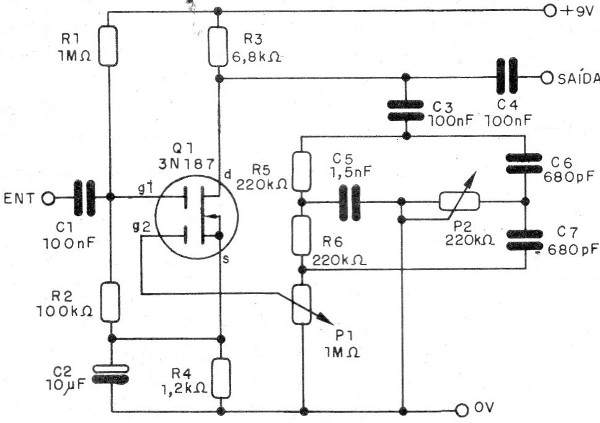

Figura 1 - Diagrama del amplificador
Figura 1 - Diagrama del amplificador





Figura 2 - Sugerencia de placa de circuito impreso
Figura 2 - Sugerencia de placa de circuito impreso





El FET admite equivalente, siempre que sea de doble coma.

   Los trimpots son comunes, y las conexiones de entrada y salida de señal deben ser hechas con cables blindados, de modo que no haya captación de zumbidos.

   La prueba de funcionamiento se puede hacer conectando en la entrada un generador de audio y en la salida un Osciloscopio, para obtener la respuesta en frecuencia.

   Un ajuste fino de la frecuencia puede ser hecho con actuación sobre P2, pero lo mejor es cambiar los capacitores del doble T según las necesidades.



Semiconductores:

Q1 - 3N187 - MOSFET de doble capa o equivalente



Resistores (1/8 W, 5%):

R1 - 1 M ohms

R2 - 100 k ohms

R3 - 6,8 k ohms

R4 - 1,2 k ohms

R5 - 220 k ohms

P1 - trimpot de 1 M ohms

P2 - trimpot de 220 k ohms



Capacitores:

C1, C3, C4 - 100 nF - poliéster o cerámico

C2, - 10 uF - electrolítico de 12 V

C5 - 1,5 nF (véase el texto) - cerámico o poliéster

C5, C7 - 680 pF (véase el texto) - cerámico o poliéster
