Ionizador Negativo (MA005S)

La ionización del aire puede producir relieves en las personas con problemas respiratorios o alérgicos y también causan bienestar en entornos con mucho tejidos sintéticos (que se cargan positivamente) tales como alfombras, cortinas, etcétera. Las personas con tendencia a las migrañas pueden lograr considerable alivio si utilizan en su entorno de trabajo un ionizador.



Este artículo de 1982 es parte de un libro publicado en el momento.



El ionizador que han descrito tiene un consumo muy bajo de energía (Menos de 5 watts) lo que significa que se puede conectar de forma permanente

sin problemas, y el nivel de ionización es lo suficientemente pequeño para tener un efecto en personas, pero sin ser peligrosa.

En la ionización tenemos la producción de una pequeña cantidad de ozono

(Molécula triple de oxígeno) que tiene propiedades bactericidas, que es una ventaja adicional del aparato.



Como funciona

En la figura 1 tenemos el diagrama completo del ionizador.

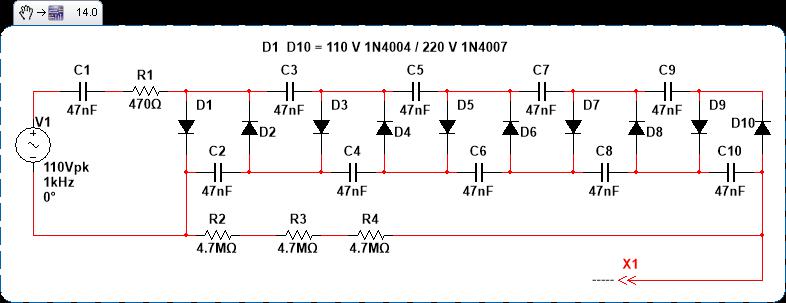

Figura 1 - Diagrama ionizado
Figura 1 - Diagrama ionizado





El ionizador es nada más que un multiplicador de tensión que puede ser alimentado por la red de 110 V hasta 220 V.

Cada diodo en conjunción con un capacitor multiplica por dos la tensión de la

red de energía eléctrica, por lo que podemos obtener picos de 1200-2400 volts en la salida del circuito, pero con una corriente muy baja ya que los capacitores utilizados son de poco valor.

En la salida del circuito se coloca en una aguja o un pasador con el fin de se producir el "efecto de la puntas"

En la punta de la aguja se acumulan cargas eléctricas que luego escapar a

aire, en forma de iones. Estas cargas son negativas, ya que el multiplicador es un multiplicador de voltaje negativo, como se comprobar pela posición de los diodos.

Las cargas acumulados escapan para al aire en un efecto interesante, que se muestra en la Figura 2.

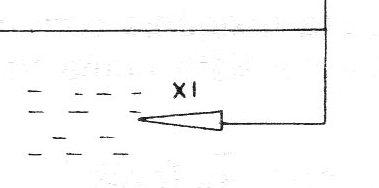

Figura 2 – escape de cargas
Figura 2 – escape de cargas





El principio de funcionamiento del multiplicador es fácil de entender: Cada diodo conduce medio ciclo de la corriente y el capacitor condensador se carga con la tensión de pico.

Como los capacitores están en serie en relación con la salida tenemos la suma de sus tensiones, que aparece en la aguja cuando en la descarga.



Montaje

Los valores del diagrama corresponden a la alimentación, ya sea con la red 110V y 220 V. Sin embargo, los diodos deben ser 1N4004 si la red 110

V y 1N4007 si la red es de 220 V.

Los capacitores deben ser de poliéster y deben tener una tensión de trabajo de al menos 400 V si la red es de 110 V y 600 V, al menos si la red está

220 V.

La resistencia R1 y el alambre de 2 W o mayor disipación y las otras resistencias es 0,33 W o 1/8 W.

El electrodo de ionización que consiste en una aguja o alfiler que debe ser

soldada directamente sobre la placa de circuito impreso.

Tenga en cuenta que la placa no tiene esquinas o puntas afiladas en este punto, que podrían causar escape de las cargas con un local de ionización inadecuado.

Alojada en una caja de plástico del dispositivo se puede integrar directamente en la salida (sin interruptor), y la punta de la aguja debe ser expuesta para la expulsión de los iones para el medio ambiente.



En la figura 3 tenemos una sugerencia para el montaje de este ionizador.

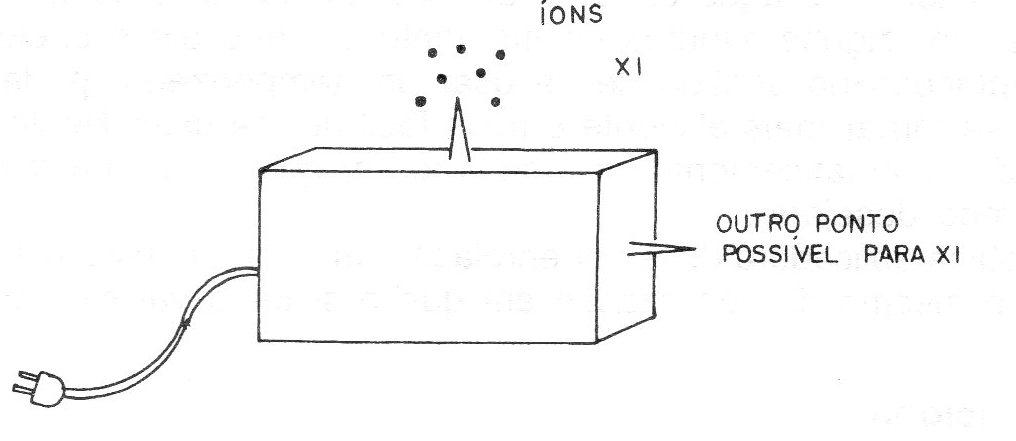

   Figura 3 - Caja para montaje.
Figura 3 - Caja para montaje.





Tenga en cuenta que su montaje puede ser lo suficientemente compacto como para el dispositivo puede ser incrustado directamente en cualquier toma de energía.

Sin embargo, debemos advertir de tener cuidado de no dejar que la punta de la clavija quede accesible tanto por las lesiones que pueden causar que el hecho de que se activa con un alto voltaje por encima de 1 000 voltios, lo que puede ocasionar un descargue bastante desagradable (pero no mortal).

La ubicación de esta caja también debe ser estudiada en la dirección de los iones producido fácilmente ser extendido por todo el medio ambiente.



Prueba y Uso

En el dispositivo a la red eléctrica, tenga cuidado de no tocar ninguna de sus partes a no tomar choques.

Un leve olor a ozono se debe sentir después de algún tiempo operación, lo que demuestra que se produce la alta tensión.

Tomando nota de la aguja en la oscuridad se puede ver un ligero brillo azulado, indicando ionización, o se puede escuchar un ligero silbido.

 Para utilizar sólo mantener la alimentación en el lugar donde se manifiestan los problemas de ionización o en lugares donde haya personas con problemas.

 Una forma de detectar la presencia de cargas en el ser aire producida por el dispositivo se está acercando a una pequeña lámpara de neón, como se muestra en la Figura 4.

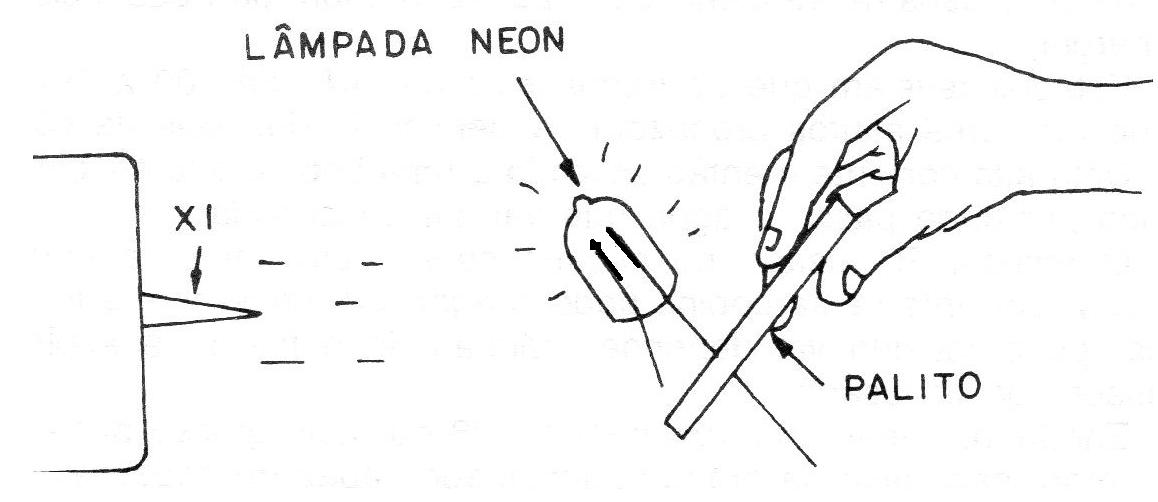

   Figura 4 - La detección de la alta tensión
Figura 4 - La detección de la alta tensión





La luz de neón debe venir con un brillo de color naranja claro, lo que indica

que las cargas eléctricas en abundancia se concentran allí.
