Los circuitos de entrada de diversos tipos de aparatos de audio, que trabajan con señales de pequeña intensidad y que, por lo tanto, presentan gran sensibilidad, pueden captar con cierta facilidad ronquidos u otros ruidos provenientes de la inducción a partir de la alimentación local. Estos ruidos se manifiestan de manera desagradable en los audifonos o altoparlantes, perjudicando las reproducciones normales.

El zumbido que aparece en los altoparlantes, en la ausencia de serial, puede ser debido a deficiencias de puesta a tierra o bien a problemas de blindaje de cables de conexión.

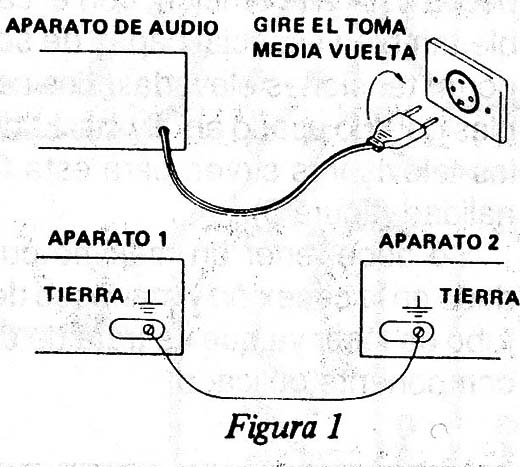

Si el ronquido aparece en un conjunto formado por un tocadiscos, “tape-deck”, sintonizador y amplificador, podemos reducir su presencia, o incluso eliminarlo, con la rotación de los tomas hecha de modo combinado experimentalmente, como muestra la figura 1.








Si este procedimiento no diera los resultados esperados, lo mejor es la interconexión de los terminales de tierra de los diversos aparatos por medio de un alambre corto y grueso.

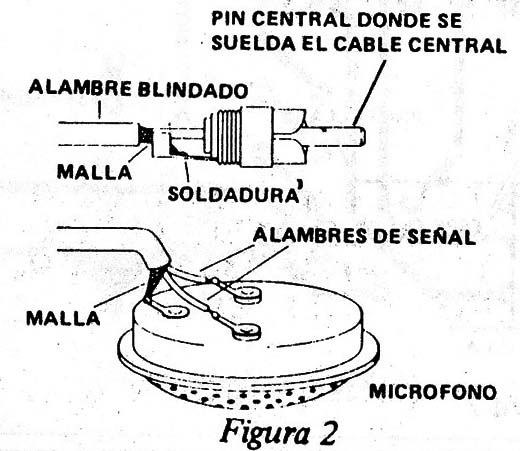

Finalmente, debemos observar la conexíón de las mallas de blindaje de los cables que llevan las señales. Esta malla de estar correctamente puesta a tierra, teniendo una perfecto conexión con el chasis del aparato (figura 2).








Si un micrófono ronca, también se debe observar su conexión a la carcaza por medio de la malla del alambre blindado.
