Inyector de señales (SER032S)

   El inyector de señales no es más que un oscilador que produce una señal que puede aplicarse en un aparato en prueba para simular su funcionamiento. En una radio él simula la estación, mientras que en un amplificador simula el micrófono o el tocadiscos. En una tuerca-cintas simula la presencia de una cinta que está tocando.

   La ventaja mayor del inyector está en el hecho de que la simulación de funcionamiento puede ser hecha en cualquier etapa del aparato, o sea, podemos aislar las diversas etapas de un aparato y analizar una a una, localizando así fácilmente los defectos.

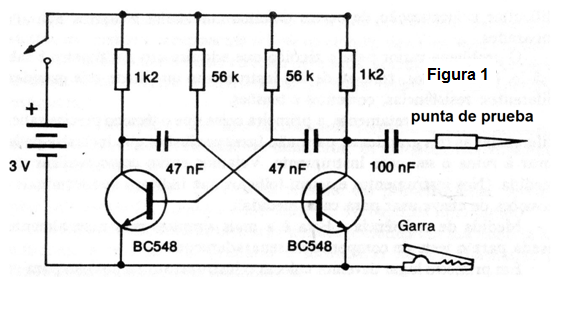

   En la figura 1 damos el circuito de un inyector de señales típico que el lector podrá montar con facilidad para tener en su taller.








   Es claro que existen los inyectores comerciales que se pueden comprar a precios asequibles en las casas especializadas, e incluso por correo a través de Internet.
