Indicador de batería baja

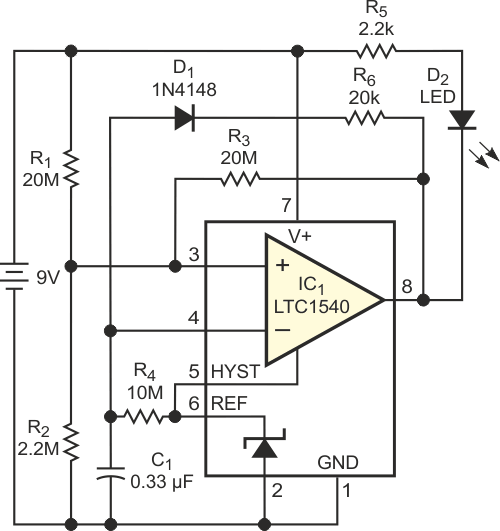

Basado en un LTC1540 de Analog Devices, este circuito consume solo 50 uA y sirve para monitorear el estado de una batería de 9 V x 450 mA. El circuito enciende un LED cuando la tensión de la batería cae por debajo de 6.5V.
