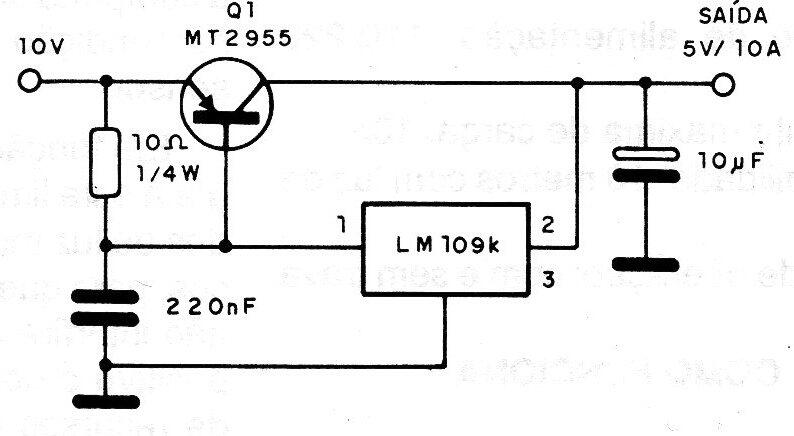

Este potente regulador, que se muestra en la figura, es para 5V (TTL) es sugerido por Motorola y hace uso de un LM108k integrado. El transistor de potencia admite un equivalente que debe montarse en un radiador de calor excelente. El capacitor de 10 uF debe montarse junto a la salida y el capacitor de 220 nF lo más cerca posible de la entrada del integrado.
Fuente de alimentación de 5 V x 10 A | Haga click en la imagen para ampliar |
