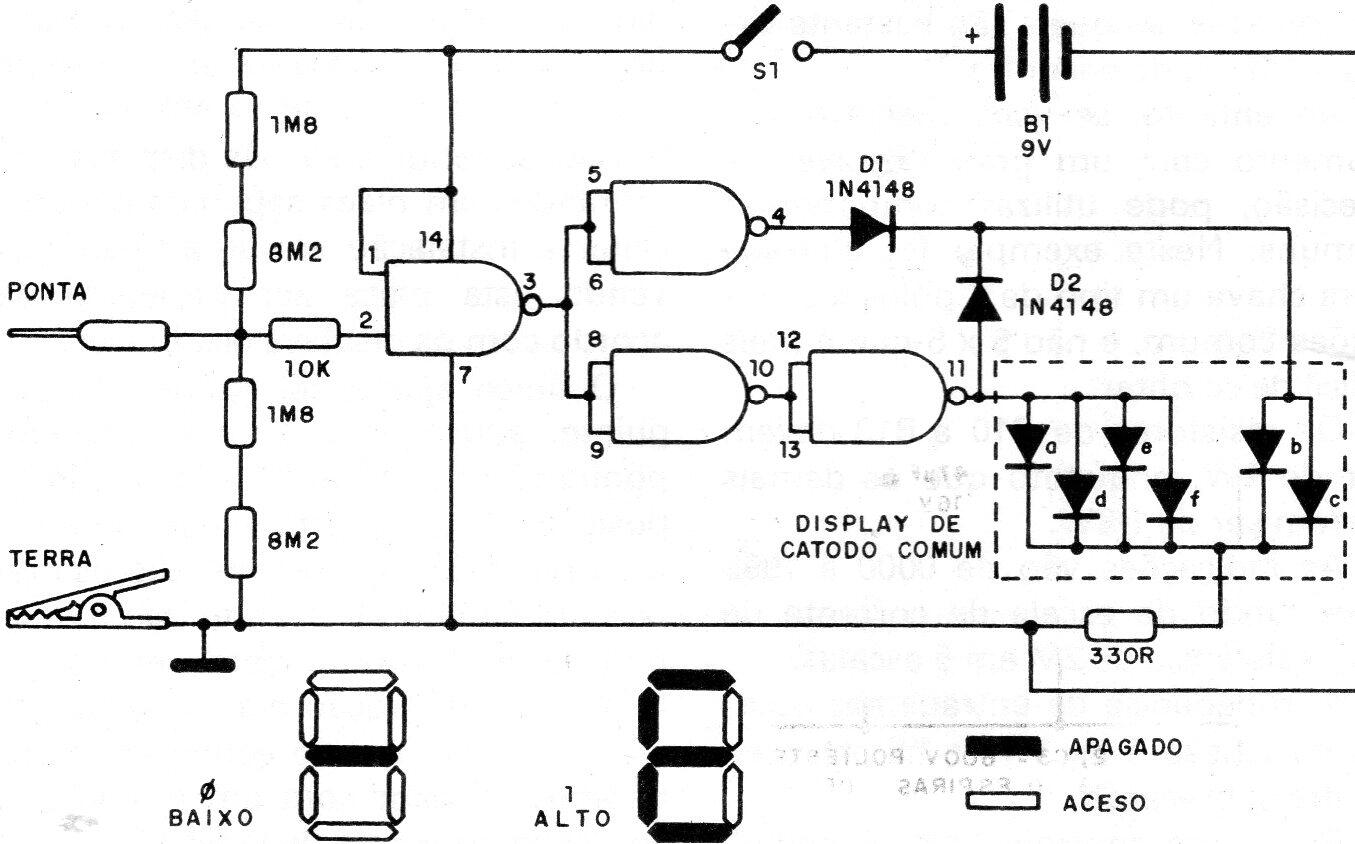

Este circuito puede usar tanto LED separados como una pantalla de cátodo común, cuando un segmento indica un nivel bajo y tres segmentos iluminados indican un nivel alto. El circuito se alimenta con una tensión de 3 V o bien con la tensión del circuito que se analiza. El circuito funciona con lógica TTL y CMOS. El circuito se obtuvo en una documentación de 1988.
Comprobador de niveles lógicos | Haga click en la imagen para ampliar |
