Este circuito genera una señal sinusoidal de excelente calidad a frecuencias que pueden llegar hasta algunas decenas de kilohertz. El amplificador operacional debe estar alimentado por una fuente simétrica y admite equivalentes. En el diagrama también tenemos la fórmula que permite calcular los componentes del circuito en función de la frecuencia. La salida es de baja impedancia y el trimpot se utiliza para ajustar el punto de funcionamiento y la simetría de la señal generada.

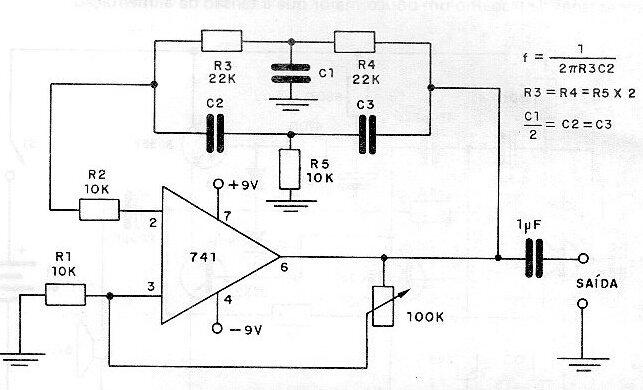

Oscilador doble T con 741 | Haga click en la imagen para ampliar |
