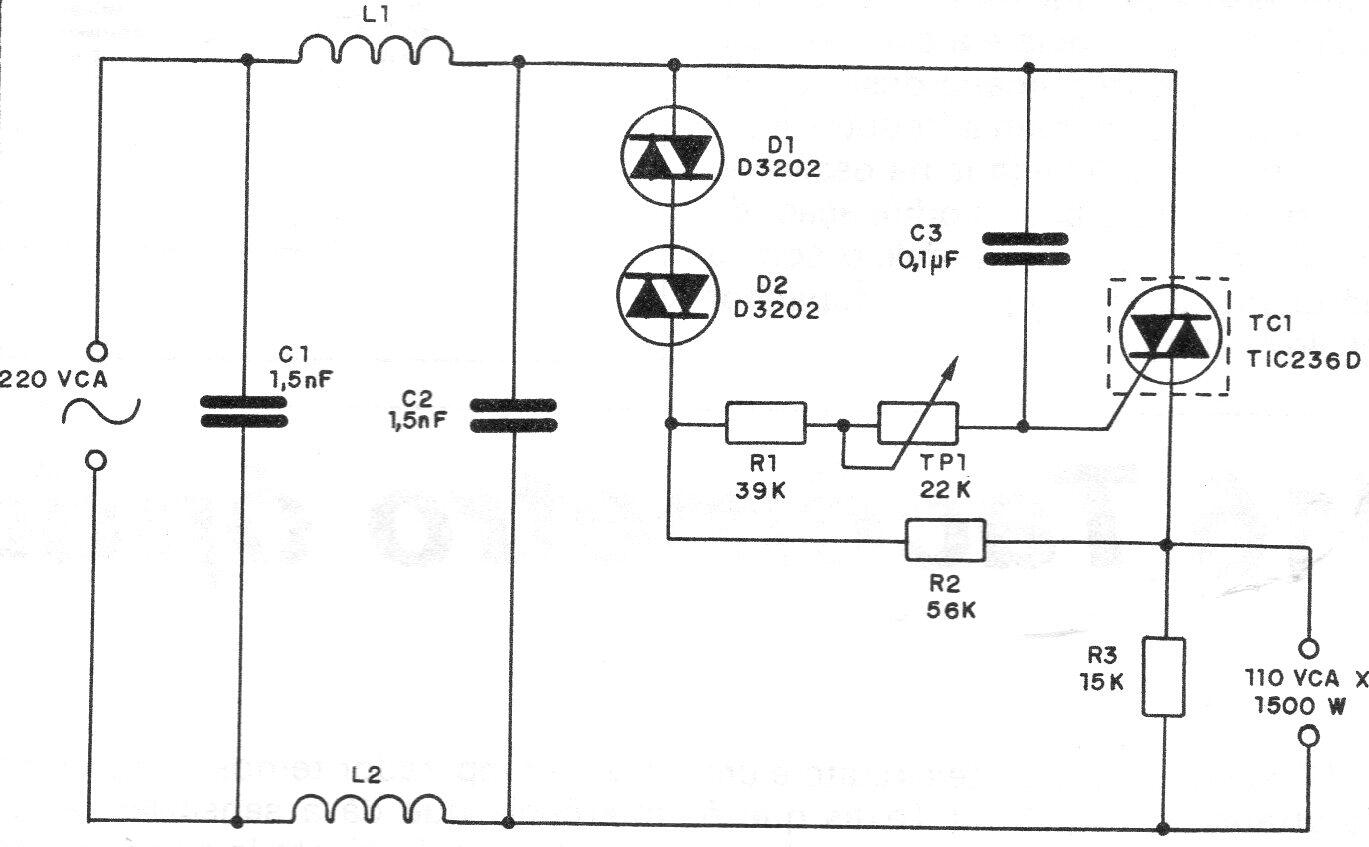

Este circuito sirve para cargas resistivas de consumo constante encontradas en una documentación de 1987. Reduce la tensión de red de 220 V a 110 V con la potencia máxima dada por el triac. El triac debe estar equipado con un disipador de calor y la tensión de salida debe ajustarse en P1. L1 y L2 son bobinas con 40 vueltas de alambre 20 o 18 en varilla de ferrita. No utilice esto circuito con dispositivos electrónicos.
Transformador electrónico de 1500 W | Haga click en la imagen para ampliar |
