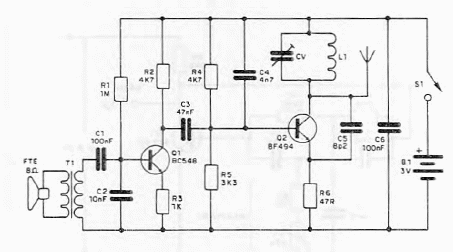

El pequeño transmisor de FM que se muestra tiene un alcance de 50 a 200 metros, dependiendo de la potencia, que puede estar entre 3 y 6 V, y utiliza un pequeño altavoz como micrófono. La antena es un trozo de alambre o telescópico de 10 a 40 cm de largo. La bobina L1 está formada por 4 vueltas de hilo 22 a 26 sin núcleo con un diámetro de 1 cm y un capacitor CV de 2-20 a 4040 pF. Todos los condensadores deben ser de cerámica. El transformador T1 es un pequeño transformador Aida tomado de una antigua radio transistor.
Pequeño transmisor de FM
