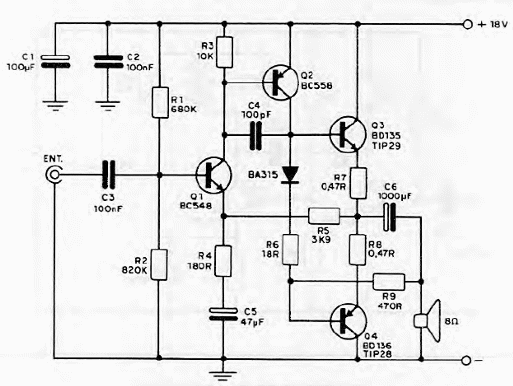

El amplificador que se muestra proporciona un sonido de excelente calidad en un altavoz de 10 a 15 cm. Los transistores de salida deben montarse en radiadores de calor y la energía debe suministrarse con una fuente de 18 V con al menos 500 mA. El diodo BA315 puede eventualmente ser reemplazado por un 1N4148. El cable de entrada debe estar blindado y se puede agregar un potenciómetro de 10 k como control de volumen. Este amplificador se puede utilizar con el PC o en una pequeña caja amplificada para guitarra, guitarra o micrófono.
Amplificador transistorizado de 5 W
